Как сделать перегородку из гипсокартона, монтаж своими руками

Выравнивание потолка

Устройство потолочного каркаса аналогично стеновому и происходит по тем же принципам. Отличительные моменты:

Кроме прямых, могут применяться и удлиненные подвесы, особенно для многоуровневых конструкций.
Используются потолочные профили. Чаще всего из них формируют своеобразную сетку, позволяющую крепить гипсокартон в шахматном порядке.

Шаг между подвесами – 40–60 см. Его уменьшение позволяет предотвратить провисание конструкции.
Положение несущих профилей удобно контролировать при помощи натянутых между стенами шнуров.
В местах пересечения элементов каркаса обязательно используются соединители типа «краб».

Монтаж ГКЛ

Перед монтажом листов на профиль их необходимо разрезать исходя из размеров перегородки. Для этого используются специальные приспособления либо обыкновенный строительный нож. В качестве линейки можно использовать сам профиль, положив который на лист, многократным движением ножа надрезаем гипсовый слой. После чего ломаем лист по выполненному надрезу, а края обрабатываем специальным рубанком либо снимаем фаску ножом под 45⁰.

Гипсокартонные листы соединяем с профилем саморезами, утопленными вглубь на 1 мм, шаг их установки – не более 20 см.
Чтобы избежать деформации листов в результате естественного оседания, оставляем внизу одинаковый зазор.
После зашивки каркаса из профиля с одной стороны прокладываем слой звукоизоляции (для этого используем «Изовер» или минеральную вату), только после этого приступаем к зашивке с другой стороны.

Выбор материалов

Утепление стен гипсокартоном своими руками требует правильного подбора материалов. Экономия и выбор не соответствующие технологии комплектующие сделают теплоизоляцию бесполезной, а деньги потраченными даром.

Чтобы сделать качественное утепление потребуется:

Гипсокартон стеновой.
Металлические профили или деревянные рейки.
Утеплитель.
Крепежные материалы.

Гипсокартон и профиль

Гипсокартон можно использовать для утепления стен изнутри помещения приобретают либо стеновой, или влагостойкий. Последний тип применяют для комнат, имеющих повышенный уровень влажности: кухонь или санузлов.

Стеновые виды гипсокартона подходят для жилых комнат, где влажность не превышает порог 70%. Листы гипсокартона маркируют синим цветом на серой поверхности.

Влагостойкий тип гипсокартона в своем составе имеет специальные антисептические добавки (непосредственно в гипсе) с силиконовые гранулы. Картон для оболочки импрегнированный, то есть имеет пропитку, делающую его стойким к повышенной влажности. Дополнительное покрытие в виде водостойких красок делает его практически полностью защищенным от воздействия воды.

Металлопрофиль или рейки требуются для сооружения каркаса. Основание под листы гипсокартона, обязательное условие при утеплении стен. Профиль нужен двух типов с маркировкой CD и UD. Длину металлических реек подбирают зависимо от параметров комнаты.

Утеплитель

Утепление стен под гипсокартон невозможно без теплоизоляционных материалов. Чаще всего используют минеральную вату, пенопласт. Также возможно использование пеноплэкса или изолона. Между собой эти материалы отличаются способами монтажа, ценой, прочностью.

Самым бюджетным вариантом будет утепление пенопластом, стоимость которого в пределах 70-90 р. за один квадратный метр, минеральная вата обойдется немного дороже. 90-150 рублей. Цена материала зависит от его толщины, плотности и производителя. Выбирая между этими двумя типами изоляторов предпочтение лучше отдать вате, она не горит, и не привлекает мелких грызунов в отличие от пенопласта. Также такой утеплитель удобней при закладке в каркас под гипсокартон на стену.

Пеноплекс, это экструдированный пенопласт, но с высокой плотностью и прочностью. Утепление стен пеноплексом обойдется дороже, цена за один квадратный метр порядка 200 рублей.

Еще один неплохой вариант утеплителя это изолон, или вспененный полиэтилен. Его цена 280-300 р. за квадратный метр.

Теплоизолирующие показатели при использовании того или иного типа материала будут зависеть от соблюдений правил монтажа и толщины утеплителя.

Из крепежа потребуется приобрести дюбеля бабочка для фиксации направляющих профилей, прямые подвесы, саморезы для гипсокартона и для соединения направляющих реек между собой (блошки).

Номенклатура профильных систем

Главные элементы обрешетки

Каркас и обрешетка для перегородок с ГКЛ-обшивкой устанавливаются из железных панелей особенной формы. Сырьем для производства этих деталей являются полосы покрытой цинком стали, которым методом прохладной прокатки придается определенная конфигурация. Толщина металла и конфигурация самой каркасной панели находится в зависимости от типа изделия.

Все профили для перегородок из гипсокартона делятся на главные и дополнительные. К главным относятся:

Направляющие (ПН) – инсталлируются на полу и на потолке помещения, в редчайших случаях также устанавливаются на стенки. Основная функция этой детали – обеспечить надежное соединение перегородки с несущими элементами помещения, поэтому третировать выбором высококачественного направляющего профиля не следует. (см. также статью Шумоизоляция гипсокартонных перегородок – легенды и действительность)

К более ходовым размерам ПН относят:

Выпускается в панелях длиной по 3000 мм, в большинстве случаев снабжается особыми крепежными отверстиями через каждые 200 – 4000 мм.

Стоечные (ПС) — инсталлируются в направляющие под углом 90 0. формируя так именуемый «стоечный узел». Обеспечивают вертикальную твердость перегородки и устойчивость ее к деформациям.

Более ходовые размеры:

И стоечные, и направляющие элементы могут быть сделаны из металла разной толщины (от 0,38 до 0, 45 мм). Чем больше габариты профиля, тем толще металл употребляется, и тем выше механические свойства изделия.

Направьте внимание! Обычно, в линейках металлоконструкций от 1-го производителя стоечные профили выпускаются ан 0,5-1 мм уже, чем надлежащие им направляющие. Это позволяет сформировывать стоечный узел без деформации направляющих

Некие модели из этой линейки выпускаются со особыми технологическими отверстиями, созданными для прокладки коммуникаций снутри перегородки (на фото). Это очень комфортно, так как внедрение таких отверстий понижает риск повреждения изоляционной оболочки кабелей. (см. также статью Установка гипсокартонных перегородок– разработка, перевернувшая наше представление)

Дополнительные элементы обрешетки

Не считая стоечных и направляющих деталей для возведения каркаса под гипсокартонную перегородку не обойтись без разных дополнительных частей.

К ним относятся:

Потолочные профили (ПП). В большинстве случаев эти детали употребляются для формирования плоскостей навесных потолков, но при постройке межкомнатных гипрочных перегородок ПП применяется для формирования арочных частей дверных просветов, также — для соединения вертикальных стоек.
Угловые затратные элементы — представляют собой перфорированные уголки из узкого покрытого цинком металла. Употребляются для отделки соединений плит ГКЛ под 90 0 с целью защиты от повреждений при замазке, отделке и предстоящей эксплуатации. В большинстве случаев используются при обустройстве дверных просветов в перегородках.

Не считая профилей как таких для производства перегородок своими руками могут потребоваться и другие железные элементы. Они могут быть сделаны без помощи других из железных полос либо обрезков каркаса, но идеальнее всего получать эти детали у такого же производителя, что и сами профили. Так мы можем быть убеждены, что их геометрия и механические свойства соответствуют друг дружке.

К таковой дополнительной комплектации относят:

Подвесы пластинчатые. Используются для закрепления частей каркасов на стенках, также для фиксации их к потолку. Перегородки из профиля для гипсокартона изредка требуют использования подвесов, но все таки в ряде всевозможных случаев эта универсальная деталь может быть полезной.
Соединители. Употребляются тогда, когда нужно состыковать и накрепко закрепить две панели. Хоть, стоимость таких соединителей невысока, многие мастера предпочитают обходиться без их, стыкуя железные детали впрямую. Но все таки для увеличения прочности каркаса лучше использовать особые комплектующие.

Все эти детали позволяют сделать основание перегородки меж помещениями, при этом сделать его довольно крепким и надежным. Дальше мы поведаем о том, как нужно использовать перегородочный профиль для гипсокартона.

Обшивка каркаса

Для обшивки каркаса подойдут листы гипсокартона толщиной не менее 12,5 мм с наличием боковой фаски. Последняя, даёт возможность армировать стыки самоклеящейся серпянкой и заполнять их высокопрочной шпаклёвкой.

По наличию скоса, как по маркеру, определяют лицевую сторону листа. Каждый из них прикручивается к трём опорным стойкам: к двум — по краям и к одной — по центру. При этом стыки листов проходят посередине профиля. Во влажных помещениях вместо обычных панелей используется влагостойкий гипсокартон (ГКЛВ).

Более подробно о разновидностях и выборе гипсокартона вы можете узнать из другой статьи.

При отсутствии заводской фаски, например, при использовании обрезков гипсокартона, фаску необхоимо сделать самостоятельно, используя строительный нож и специальную тёрку (рубанок):

При обшивке перегородки двумя слоями гипсокартона листы второго ряда смещают по горизонтали на шаг стоек, а по вертикали не менее, чем на 400 мм, также аналогичное смещение листов делают при монтаже первого ряда гипсокартона, но с обратной стороны конструкции.

Схема расположения листов гипсокартона при двухслойной обшивке перегородки

При устройстве перегородки высотой 3,0 м и менее, как правило, горизонтальные стыки листов отсутствуют.

Для создания зазора у пола листы опирают на временную прокладку толщиной 10 мм и закрепляют с помощью саморезов.

За счёт обрезки верхней кромки получают зазор у потолка (шириной 10 мм). Оба зазора помогают уберечь конструкцию от преждевременного разрушения.

Важно следить за тем, чтобы скошенные края монтируемых листов располагались по центру стоек, более короткие кромки — по оси поперечин, а швы обшивки не сходились на углах дверной коробки. При креплении листов гипсокартона саморезами следует придерживаться следующих правил:. При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

При креплении листов гипсокартона саморезами следует придерживаться следующих правил:

Расстояние между саморезами не должно превышать 250 мм (но при двухслойной обшивке для первого ряда данное значение допускается увеличивать до 750 мм);
Саморез должен вкручиваться в профиль под прямым углом;
Шляпка самореза должна утапливаться в лист ГКЛ на 1 мм и не разрывать картон;
Тело самореза должно входить в металлоконструкцию не менее, чем на 10 мм;
Смещение саморезов по вертикали на смежных листах должно быть не менее 10 мм;
При монтаже саморезов от продольной кромки листа необходимо отступать не менее 15 мм, а от торцевой — 10 мм.

На фото выше показано, что расстояние между саморезами должно быть не более 250 мм, а смещение саморезов на смежных листах не менее 10 мм

Слева — правильное положение самореза в листе гипсокартона, справа — неправильное положение самореза: а) саморез закручен под углом б) саморез посажен слишком глубоко в) саморез посажен недостаточно глубоко

Фаски листов стыкуются по центру стоек, а короткие края панелей — по оси перемычек. Если стыки последних будут совпадать, то продольная линия крестообразного шва станет источником образования трещин. И никакая, даже самая качественная отделка, здесь не поможет. Поэтому их стыкуют с разбежкой (со сдвижкой) швов не менее 40 см.

Чтобы разрезать лист гипсокартона, его необходимо уложить на ровную поверхность и с помощью карандаша сделать разметку. Строительный нож со сменными лезвиями используют для надреза верхнего слоя картона. Затем лист необходимо перевернуть аккуратно надломить по линии реза. Затем прорезается картон со второй стороны листа (фото ниже):

Сразу после обшивки каркаса с одной из сторон можно приступать к сверлению отверстий (Ø35 мм) в стойках профиля. Они пригодятся тем, кто прокладывает внутри стены электрические кабеля. Чтобы острые края прорезей не повредили оплётку, их загибают, а саму проводку прокладывают в гофре.

Также на рынке строительных материалов имеется профиль с готовыми отверстиями для прокладки коммуникаций.

Отверстия под розетки и выключатели прорезают с помощью круглых коронок. Более подробно об этом можно почитать здесь.

Закладка звукоизоляционного материала

Повысить звукоизоляцию гипсокартонной перегородки просто. Достаточно заполнить межкаркасное пространство любым термоизоляционным материалом.

Лучшим вариантом создания качественной глухой стены служит минеральная вата. Стандартная ширина плиты составляет 60 см, что при аналогичном расстоянии между стойками является крайне удобным. Процедура закладки звукоизоляционного материала выглядит следующим образом:

Первоначально необходимо позаботиться об индивидуальных средствах защиты органов дыхания. В процессе работы с материалом, его порезки и укладки, в воздух выделяется большое количество каменной пыли, которая попадает в нос и рот, раздражая слизистые оболочки. Выходом из подобной ситуации является обыкновенный респиратор;
Укладка минеральной ваты осуществляется снизу вверх. При необходимости плита разрезается пополам или подравнивается. Главным условием ее монтажа является плотность, поскольку, чем меньше останется свободных зон, тем лучше будет качество стены со звукоизоляцией;
Процесс укладки минеральной ваты в каркас для гипсокартонной стены
Края ваты максимально прижимаются к профилю, а стыки между материалом дополнительно спрессовываются. В результате межкаркасное пространство должно быть полностью заполнено термоизолятором.

Межкаркасные полости, заполненные минеральной ватой, обеспечат отличное поглощение большинства звуковых волн. При этом обшивка обрешетки акустическими гипсокартонными листами (ГКЛ) сделает перегородку полностью глухой. В видео рассказывается о звукоизоляции перегородок из гипсокартона.

Советуем посмотреть видео: звукоизоляция каркасных перегородок.

Какой профиль использовать?

Любая перегородка начинается с монтажа каркаса, а монтаж — с правильного выбора профиля. Каркас перегородки изготавливают из деревянных брусков или специальных металлических стоек. Вторые проще в работе и надежнее.

По назначению бывают:

Направляющие профили. Используются для обозначения периметра конструкции. Производят в классической п-образной форме, от других отличаются гладкими стенками.

Стоечные профили. Вертикальные и горизонтальные профили повышенной жесткости вставляются в направляющие, выполняют роль остова всей будущей конструкции. Выполнены в форме буквы П с загнутыми свободными краями — эти углы выполняют роль дополнительных ребер жесткости, позволяя стоечным опорам выдерживать необходимый вес.

На фото стоечный профиль с ребрами жесткости

Углозащитные. Представляют собой перфорированный металлический уголок, усиливающий внешние углы конструкции.

Прочность направляющих профилей зависит не только от ребер жесткости, но и толщины металла. Для перегородок из гипсокартона подойдут варианты 0,4-0,6 мм. Чем больше планируется нагрузка, тем более толстым должно быть основание.

Размеры профилей (ширина, высота) варьируются в зависимости от поставленных задач. Главное выбрать стойки так, чтобы их ширина позволяла устанавливать их в направляющие.

Стандартные габариты (ШВ, мм): 28*27, 50*40, 50*50, 65*40, 65*50. Самые большие — 100*40 (направляющая), 100*50 (стойка).

Расчет необходимого количества профиля произвести несложно:

Направляющий профиль. Крепится к полу и потолку. Обозначает внешнюю грань перегородки. Измерьте необходимую длину, умножьте результат на 2, прибавьте высоту для вертикальной направляющей. Если перегородка планируется широкая, полученное число умножьте на 2.
Стоечный. Чтобы не ошибиться сделайте примерную разметку: стойки ставят во внутренних углах, вертикально через каждые ~50 см, в местах соединений листов гипсокартона, а также используют в качестве перпендикулярных полу перемычек над дверным проемом, под окном и тп. К получившемуся количеству прибавьте пару запасных штук.

Металлический профиль для перегородки из гипсокартона

Профиль для перегородки из гипсокартона – это «скелет», который выполняет несколько важных функций. На него крепятся листы материала, так как они обладают солидным весом, то прочность конструкции напрямую зависит от устойчивости, жесткости основы. Каркас, выполненный из профиля, идеально подходит для этой задачи.

При использовании каркаса получаются ровные конструкции, которые служат дольше и обладают повышенной прочностью в сравнении с перегородками без металлической сетки.

Выделяют разные виды элементов, каждый из которых обладает уникальным размером, а также требует определенный набор соединительных деталей:

потолочные профили;
направляющие конструкции, которые устанавливаются и на потолке, и на полу для идеальной фиксации каркаса;
подвесы;
стоечный – основа перегородочного каркаса;
угловой накладной;
одноуровневый и двухуровневый соединитель;
перемычный для соединения стоечных деталей;
арочный (гибкий);
удлиняющий отрез.

Для перегородок из гипсокартона используют усиленные профили, хотя существуют и не усиленные виды.

Если покрытие у элемента оцинкованное, тогда при выборе обращают внимание на целостность изделия: не должно быть сколов, ржавчины, повреждений. В идеале выбирают товар, который содержит не менее 99% цинка, – сплав практически не подвержен коррозии. Заводской брак, замаскированный под плотным слоем лакокрасочной продукции, сокращает срок службы готовой перегородки

;

Заводской брак, замаскированный под плотным слоем лакокрасочной продукции, сокращает срок службы готовой перегородки. ;

Группы металлических профилей

Для производства металлических деталей используют оцинкованную сталь, которую обрабатывают методом холодной прокатки. За счет этого изделия получают особые конфигурации, которые бывают 2 групп – основные и дополнительные. К основным относят:

Направляющие (ПН) – профили, которые устанавливаются на полу и потолке, иногда монтируются на стены, если требует конструкция. Они применяются для качественного соединения перегородки со стеной, поэтому должны быть надежными, от проверенного производителя. Существует несколько размеров, отличающихся по ширине при высоте в 40 мм: 50, 65, 75 и 100 мм. Продают ПН длиной в 3-4 м, часто внутри уже предусмотрены крепежные отверстия расположенные каждые 200-400 мм. Бывают уменьшенные направляющие элементы высотой и шириной в 27-28 мм.

Стоечные профили (ПС) – их применяют для создания узла. Каждый компонент устанавливается перпендикулярно в направляющие. Необходимы для создания вертикальной жесткости. ПС задают прочность конструкции, предотвращают её деформацию и крен. Бывают высотой 50 мм при ширине в 50, 65, 75 и 100 мм

Обратите внимание, у ПС края вогнуты, что улучшает их фиксирующие свойства.

Оба вида изготавливаются из металла, толщина которого находится в диапазоне от 0,38 до 0,45 мм (увеличение достигается при использовании оцинковки). Выбирать нужно так, чтобы профили наименьшей ширины были тоньше, чем детали, ширина которых составляет 100 мм.

В ПН и ПС бывают дополнительные отверстия, которые используются для прокладки кабелей (антенна, интернет, электричество и другие коммуникации). Подобная предусмотрительность защищает от вмешательства в металл и облегчает ремонт.

Дополнительные детали каркаса

Для создания каркаса требуются дополнительные ребра жесткости:

потолочные (ПП) – требуются для подвесных потолков, а при создании гипсокартонных перегородок используются для арок. Профиль для дверной межкомнатной перегородки в виде арки также используется для вертикальных стоек;
угловые накладные детали – перфорированные металлические уголки из металла, которые применяются для заделки стыков ГКЛ, чтобы они не повредились при шпатлевке. Применяются для монтажа дверных проемов;
пластинчатые подвесы – входят в группу дополнительных деталей для создания ГКЛ перегородок. Помогают надежно закрепить перегородку, соединив ее со стеной или потолком;
соединители – применяются для надежного соединения двух панелей, что предотвращает их разбалтывание при использовании. Соединители значительно повышают прочность каркаса и предотвращают его деформацию.

Дополнительные элементы, особенно подвесы и соединители, некоторые мастера делают из остатков металла или других средств. Но только при использовании фирменных комплектующих, купленных там же, где и направляющие для ГКЛ, можно добиться стабильности и надежности конструкции.

Технология монтажа

Технология установки перегородок из гипсокартона имеет свои особенности:

Монтировать каркас можно только после подготовки всех коммуникаций

Проведите трубы, смонтируйте электропроводку и подключите необходимые устройства (распределительные щитки, розетки, выключатели).
При монтаже двойного усиленного каркаса необходимо между профилями приклеить специальную шумоизоляционную уплотнительную ленту.
Обратите внимание на тот факт, что высота вертикального профиля (стойки) должна быть меньше высоты потолка на 10-15 мм.
ГКЛ крепится сначала с одной стороны и после выполнения всех нижеизложенных манипуляций с другой.
Электрокабель следует размещать перпендикулярно стойкам.
Утепление и шумоизоляция производятся только после того, как выполнены все работы по монтажу электроснабжения.

Материалы и инструменты

Чтобы установка перегородки из гипсокартона прошла быстро и без проблем, вам потребуется надежный инструмент:

дрель или шуруповерт (приобретается в комплекте с битами-насадками для саморезов);
строительный нож (для резки ГКЛ);
перфоратор;
отвес для разметки;
строительный уровень;
маркер или мягкий карандаш;
дюбели;
саморезы;
молоток;
рулетка;
ножницы по металлу;
специальная армирующая лента;
листы гипсокартона;
пенополистирол (данный материал используется в качестве звуко- и теплоизоляции).

Наглядная схема монтажа

Итак, вот мы и подобрались вплотную к вопросу – как установить перегородку из гипсокартона. Начнем с того, что все работы выполняются в помещениях, температура воздуха в которых не менее 10 ˚С.

Теперь рассмотрим пошаговую схему сборки:

Как и любой другой вид монтажа, установка гипсокартонной перегородки начинается с разметки. Отметки делаются на полу, стенах и потолке. Разметка должна четко указывать расположение будущих дверных проемов и стоек.

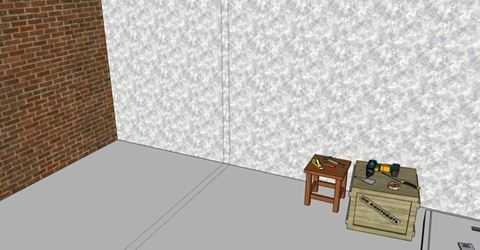

Разметка на полу и стене

Разметка на потолке

После того как вы смонтируете каркас, необходимо на лицевую часть профиля наклеить ленту. которая послужит звукоизоляцией. В качестве альтернативного варианта можно использовать клей герметик.
Как и говорилось ранее, каркас под гипсокартон вы можете установить несколькими способами.

Как показала практика, большинство предпочитает собирать перегородки из металлокаркаса. Главная причина – более низкая цена металлического профиля:

Каркас для перегородки принято собирать из 2 видов профиля ПН50 и ПС50 (направляющий и стоечный профиль). Направляющие монтируются к полу и потолку при помощи дюбелей. Стоечные профили устанавливаются перпендикулярно направляющим.

Стоечный профиль в направляющем профиле

Максимальный шаг между дюбелями не должен превышать расстояния в 1 м.
Стоечные профили крепятся к верхним и нижним направляющим. образуя собой целостную конструкцию.
Шаг между стойками – не более 60 см (чем ближе стойки друг к другу, тем прочнее конструкция). Если вы хотите укрепить каркас, можно пустить несколько стоек на перемычки, закрепив их на каркасе горизонтально.
Если в гипсокартонной перегородке планируете установить дверь. проем необходимо усилить с помощью монтажа дополнительного профиля .

Металлокаркас с дверным проемом

Итак, после того как мы собрали металлокаркас, можно смело приступать к монтажу ГКЛ:

Для начала необходимо соотнести размеры листов с высотой перегородки. Если что-то не стыкуется, воспользуйтесь строительным ножом и срежьте ненужные элементы. (см. также статью Как рассчитать толщину гипсокартонной перегородки )

Обшивка каркаса ГКЛ

Обратите внимание! Срезанные края необходимо в обязательном порядке обрабатывать наждачной бумагой или рубанком

Для упрочнения углов конструкции можно использовать специальную армирующую ленту, хотя данный пункт нельзя назвать обязательным.

Поставьте лист гипсокартона к каркасу и плотно прижмите. Затем, вооружившись шуруповертом, начинайте прокручивать его по всему периметру. Не жалейте саморезов – максимальный шаг между ними не более 25-30 см.
При закручивании саморезов шляпки должны входить в материал на 1 мм.
Не забывайте про зазор между полом и листом ГКЛ (достаточно 1-1,5 см).
Теперь приступаем к монтажу электрофурнитуры (розетки, выключатели). Для монтажа используйте специальные коробочки, которые в значительной степени облегчат вам дальнейшее крепление (а в случае неисправности – замену) электрофурнитуры.
При креплении изоляционных материалов можно использовать оставшиеся обрезки профилей.

Виды профилей для создания каркаса гипсокартонной перегородки

Как правило, все профиля для гипсокартона изготавливаются из прочной стальной ленты толщиной от 0,55 до 0,8 мм и представляют собой длинные металлические рейки. Они имеют довольно много положительных свойств, что делает их востребованными в самых различных сферах. Такие профиля придают жесткости конструкциям из гипсокартона, при этом, не утяжеляя их.

Нужно добавить, что бывает несколько видов профилей для гипсокартона, и каждый из них имеет свое предназначение. А какой профиль нужен для перегородки из гипсокартона? Вот на этот вопрос мы сейчас и ответим.

Направляющие профиля

Направляющие профили

Направляющий профиль для перегородок для гипсокартона (сокращенно просто ПН) имеет форму швеллера (П-образную форму) и выпускается четырех размеров: ПН-50 (50х40 мм), ПН-65 (65х40 мм), ПН-75 (75х45 мм) и ПН-100 (100х40 мм). Здесь первая цифра обозначает ширину спинки, а вторая – ширину полки (подробнее смотрите на фото).

В спинке любого направляющего профиля имеются отверстия под дюбеля, диаметр которых составляет 8 мм. Длина у всех профилей одна – 3 метра.

Спинка и полка у металлического профиля

Как вы уже поняли по названию, ПН служат направляющими будущей перегородки (т.е. закрепляются на полу и потолке по заранее отмеченным линиям). Затем к ним крепятся стоечные профиля, о которых мы поговорим далее.

Стоечные профиля

Стоечные профили различной ширины

Стоечный перегородочный профиль для гипсокартона (сокращенно просто ПС) имеет С-образную форму и выпускается четырех размеров: ПС-50 (50х50 мм), ПС-65 (65х50), ПС-75 (75х50), ПС-100 (100х50). Вы, наверное, заметили, что ширина спинки у направляющих и стоечных профилей одинаковая, что само собой разумеется, ведь ПС будут вставляться в ПН.

Стоечные профиля бывают следующей длины: 3 метра, 3,5 метра и 4 метра (такое разнообразие объясняется их нежелательным наращиванием в случае высоких потолков).

Вдоль полки, стоечные профили для перегородок из гипсокартона имеют 3 специальные канавки: средняя канавка служит местом стыка гипсокартонных листов, а две крайние нужны для центрирования вкручиваемых саморезов.

Перемычки

Перегородка из профиля для гипсокартона, а вернее ее каркас, укрепляется перемычками. Зачем они нужны?

Для создания более надежной и крепкой конструкции. Где их взять? Перемычки можно легко сделать своими руками.

Существует несколько вариантов их изготовления и крепления, которые мы сейчас рассмотрим.

По краям направляющего профиля делаем надрезы под углом 45°. Затем по надрезам сгибаем края. Преимущество такой перемычки заключается в том, что она подходит для любой стороны профиля. Но и недостаток тоже есть – пониженная прочность.

Первый вариант перемычки

По краям опять же направляющего профиля делаем V-образные вырезы. Затем по надрезам сгибаем края внутрь и фиксируем их между собой. С подобными перемычками конструкция получится более крепкой, но использовать их можно только на профилях, собранных в короб (как это – смотрите на фото).

Комбинация первого и второго способов. То есть, одни край направляющего профиля надрезаем по первому способу, а второй по второму. Большой плюс такой перемычки – возможность использовать ее на профилях, не зависимо от их ориентации относительно друг друга.

Перемычка собирается из кусков направляющего и стоечного профилей. От ПН отрезаем 2 куска, каждый длиной 10 см. Затем вставляем их в перемычку из ПС. Преимущество – рациональное использование остатков ПН, а также получение крепкой конструкции, благодаря использованию ПС в качестве перемычек. Ну а недостаток, пожалуй, цена – дополнительное использование ПС приведет к повышению денежных затрат.

Как правильно подобрать материалы

Гипсокартонные перегородки помогают выделить в помещении с большой площадью несколько зон. Например, выгородить детскую, разграничить столовую и кухню, скрыть за декоративной поверхностью унитаз в санузле совмещенного типа. Листы ГКЛ по типу надо подбирать в зависимости от области, где их планируется применять.

Гипсокартон подразделяется на виды в зависимости от характеристик:

ГКЛ – стандартный гипсокартонный лист. Используется для создания межкомнатных перегородок в помещениях, где уровень влажности невысокий.
ГКЛО – отличается стойкостью к возгораниям. Листы гипсокартона выпускаются армированными, розового цвета. Допустимо использовать этот материал в помещениях со стандартной влажностью.
ГКЛВ – в состав листов входят водоотталкивающие добавки, материал получает противогрибковую обработку. Цвет панелей – зеленый или синий. Применять гипсокартон рекомендуют в санузлах, помещениях с повышенной влажностью. Материал обладает хорошей прочностью к механическим воздействиям – его удобно использовать в детских комнатах, коридорах.

В продажу поступают гипсокартонные листы таких размеров:

Длина – 2000-4000 мм.
Ширина – 600-1200 мм.
Толщина – 6,5; 8; 9,5; 12,5; 14; 16; 18; 20 мм.

Наиболее удобными для работы считаются листы гипсокартона размером 1200Х2500 мм. Толщину лучше выбирать 12,5 мм – она помогает обеспечить конструкции нужную прочность и жесткость. Установку гипсокартонных перегородок проводят после того, как на объекте окончатся работы, создающие в помещении влажность. В противном случае плиты ГКЛ могут деформироваться.

Чтобы обустроить перегородку, нужен материал для каркаса. Для него используют металлический профиль или деревянные бруски, но лучше выбирать металлопрофиль. Он почти не деформируется, не подвержен гниению, установка происходит без сложностей, стоимость отличается незначительно.

Размер металлопрофиля выбирают в зависимости от запланированных нагрузок, высоты потолков, необходимых показателей звукоизоляции.

Чтобы утеплить перегородку из ГКЛ и повысить защиту от проникновения посторонних звуков, внутрь конструкции закладывают специальные материалы, обладающие изолирующими свойствами.

Для прослойки принято использовать такие варианты:

Выбирая полистирол или пенопласт, утепление фальш-стен из гипсокартона можно выполнить оперативно и качественно. Но у них есть существенные минусы – невысокая прочность, пожароопасность, плохая экологичность.
У минеральной ваты высоки изоляционные качества, но сложнее монтаж, а цена больше, чем у пенопласта. Материал экологичен, отличается пожаробезопасностью.

Характеристика стоечных деталей

Стоечные элементы маркируются ПС или СW. Стандартные размеры этих каркасных деталей аналогичны, как и в случае с направляющими, и полностью их повторяют. Ширина спинки в обоих случаях идентична, поскольку технология установки каркаса предполагает, что детали вставляются друг в друга.

В отличие от основных деталей, которые имеют одну длину, стоечные имеют в этом плане разные показатели.

Выпускаются элементы такой длины::

<?php echo adrotate_group(4); ?>

3 м;
3,5 м;
4 м.

Такой большой выбор длин продиктован особенностями технологии, которая не допускает наращивания стоек, если в помещении высокие потолки.

Стоечные полосы для укрепления конструкции

Способы создания перемычек

Без перемычек соорудить каркас не получится. Эти элементы изготавливают и своими руками.

Варианты изготовления перемычек:

Края направляющего элемента надрезают под углом в 45 градусов. По сделанным надрезам выполняется загиб краев. Полученное изделие обладает одним важным преимуществом – оно подходит к любой стороне профиля. Имеется и недостаток у перемычки такой формы. Она обладает низким уровнем прочности.
Еще один способ изготовления перемычки своими руками также требует сделать на профиле надрезы V-образной формы. После чего изделие загибается внутрь. При этом края фиксируются между собой. Крепление такой перемычкой получается надежным и крепким. Однако это изделие может использоваться только на элементах, являющихся частью собранного короба.
Иногда комбинируют два предыдущих способа. Для этого с одного края профиля делается надрез, как в первом случае, с другого края – как во втором. Достоинство этого изделия заключается в универсальном применении, независимо от того, как расположены детали в отношении друг друга.

Схема изготовления перемычки

Существует вариант сборки перемычки из отрезков стоечного и направляющего профилей. Для этого от второго (основного материала каркаса) отрезается пара кусков. Длина этих отрезков составляет 10 см. Далее они вставляются в перемычку, изготовленную из стоечного элемента. Главное достоинство этого метода кроется в рациональном использовании остатков материала. К тому же в результате получается надежная каркасная конструкция. Недостаток всего один – стоимость. Обрезков от направляющих в результате строительства получается, хоть отбавляй. А вот стоечные профили придется специально нарезать для этих целей.

Крепление гипсокартона

1. Перегородка обшивается гипсокартоном с двух сторон.

2. Его листы крепятся к каркасу с шагом 25 см так, чтобы их края приходились точно по центру стоечного профиля. При этом шляпка самореза по металлу должна чуть утопать в листе, чтобы ее можно было в дальнейшем спрятать под шпаклевкой.

3. Не стоит вкручивать саморезы по углам листа – он сломается. Для крепления следует отступить от края на 5 см.

4. Гипсокартон монтируются вразбежку (в шахматном порядке) так, чтобы стыки листов приходились на центр листа предыдущего ряда.

Порядок укладки листов

5. При необходимости звукоизоляции между стойками профиля прокладывается минвата, пенопласт, пенополистирол или любой другой подобный материал. Он монтируется после того, как одна из сторон уже обшита гипсокартоном.

Расположение слоя звукоизоляции

Важно! В ванной комнате перегородки из этого материала возводить не стоит. Даже влагостойкий гипсокартон со временем может разбухнуть и потерять форму под действием влаги
