Навесные вентилируемые фасады: инструкция по монтажу

Как правильно монтировать вентилируемый фасад из керамогранитных плит

Во многих современных странах популярен вентилируемый фасад из керамогранита — системный комплекс механической облицовки, состоящая из многих компонентов. Её разработали, чтобы соединить эстетичность и высокие показатели теплосбережения наружного фасада вместе.

По сути, это облицовка, закреплённая поперечинами и стойками с оцинкованного проката или сплава алюминия. Между поверхностью здания и облицовкой находится воздушный слой. Часто его заполняют утеплителем — термоизоляционным материалом. Достоинство такой системы в том, что утеплитель не соприкасается с внешней средой, из-за чего всё здание имеет высокие показатели энергосбережения. В данной статье мы рассмотрим технологию её установки.

Преимущества отделки фасада керамогранитом

Отделка керамогранитом подразумевает создание многослойной конструкции, что обеспечивает целый ряд преимуществ:

Циркуляция воздуха и легкость ремонта

Воздушная прослойка для вентилируемого фасада

Промежуток между стеной и керамогранитом для вентилируемых фасадов обеспечивает естественную циркуляцию воздуха – она выслушивает стену, не позволяя грибкам и бактериям развиваться. Это существенно увеличивает срок эксплуатации здания. Такая конструкция ремонтопригодна – можно оперативно сменить керамогранит полностью либо частично, демонтировать поломанная плитки, при этом конструкция здания не меняется.

Возможность изоляция

Теплоизоляция для вентилируемого фасада

В промежуток между зданием и облицовочным покрытием можно уложить тепло-, звуко- и пароизолирующие материалы, изменив технологические свойства здания. Конструкция крепежа плиток защищает фасад от осадков, ветра и прочих негативных воздействий. Слои воздуха по периметру всего здания обеспечивают здоровый микроклимат внутри строения – поскольку обшивка работает как термос, то сохранить в доме необходимый температурный режим гораздо проще.

Красивый внешний вид и возможность всё сделать своими руками

Оригинальный фасад из керамогранита

Керамогранит для вентилируемых фасадов очень эстетичен, при широком выборе цветовых вариантов плиток можно реализовать любой экстерьер. Что насчёт гладкости плиточек, то фасад выглядит опрятно – на нём не задерживается пыль, он хорошо переносит влажную уборку.

Что касается самостоятельного монтажа, то конструкция не отличается сложностью – навесной фасад действительно можно выполнить своими руками без специального строительного образования.

Монтаж каркаса вентилируемого фасада под керамогранит

Для монтажа вентилируемого фасада из керамогранита необходимо последовательно выполнять технологические этапы. Чаще всего используется комбинированный способ крепления, который подразумевает использование направляющих профилей, которые сажают на крепежи горизонтально и вертикально. Изначально устанавливаются вертикальные направляющие профили, а во вторую очередь – горизонтальные.

Подготовка стены

Выравнивать поверхность стену при монтаже вент фасада не нужно – достаточно очистить поверхность от загрязнений и оштукатурить заново. При этом после отделки она не будет видна, поэтому особой аккуратности при оштукатуривании не требуется.

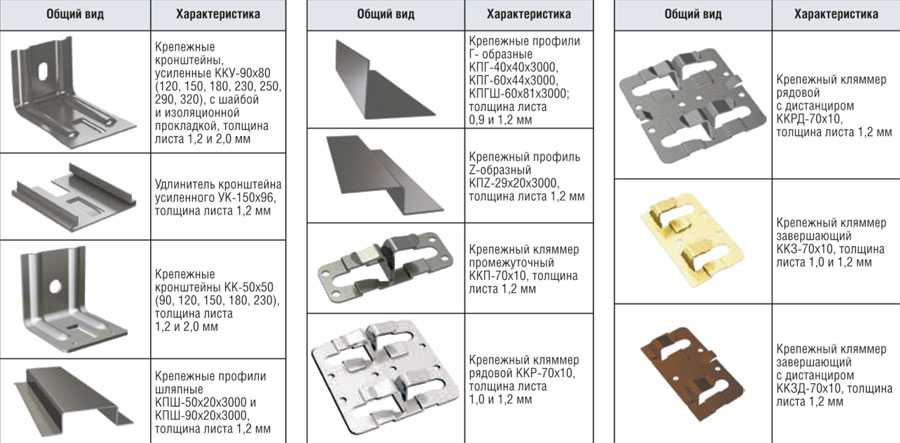

Подсистема для вентфасада из керамогранита

Размечаем площадь стены для крепления каркаса – на этом этапе необходимо учитывать размеры плиточек, именно под этот размер будут монтироваться вертикальные и горизонтальные направляющие. От размеров пластин напрямую зависит шаг крепления кронштейна.

Монтаж каркаса вентфасада

Монтаж керамогранита на фасад

Монтаж вентфасада выполняется за счёт фиксации плиток на кронштейны, который, в свою очередь, закрепляется в стене анкерами. Выбирая крепеж, стоит подумать о возникновении коррозии, поэтому после монтажа шляпки всех крепежных элементов стоит покрыть краской.

Установка кронштейнов

Для выставления кронштейнов используем отвес, при этом необходимо контролировать расстояние между точками крепление профилей. Сам крепеж осуществляется с помощью саморезов по металлу со специальной пресс-шайбой.

Утеплитель и гидроизоляция

Утепление является важным, но не обязательным элементом структуры вентфасада. Но если под обшивку уложить утеплительные плиты, то можно будет существенно экономить на отоплении. Слои тепло- и гидроизоляции крепятся к стене за счет спецкрепежа

Важно, чтобы утеплитель плотно прилегал к фасаду без зазоров. Если утеплитель укладывается в несколько слоев, то швы в слоях не должны совпадать – это спровоцирует образование мостиков холода, которые снизят эффективность теплоизоляции стен

Такие слои крепятся с помощью дюбелей, как вариант, можно использовать шурупы с широкой шляпкой. Все указанные слои необходимо укрыть ветрозащитной мембраной, которая необходима как барьер от продувания.

Система вентилируемого фасада из керамогранита

Расстояние между слоями тепло- и гидроизоляции и покрытием из керамогранита составляет 50 мм.

Дополнительные узлы и элементы

Завершающий этап отделки – это выполнение выходов труб или электрокабелей в керамогранитных плитках. Для этого достаточно сделать технологические отверстия.

Подготовительные мероприятие перед монтажом облицовки

Технология монтажа вентилируемого фасада предполагает последовательную установку всех вышеперечисленных элементов. Тем не менее, до основных работ по установке, нужно провести ряд подготовительных работ.

Для этого, поверхность стен очищается от краски, отслоившейся штукатурки, шпатлёвки и прочих подобных материалов. Отслоения зачищаются таким образом, чтобы установка кронштейнов не приводила к отслоению фрагментов стены.

Ровность подсистемы фасадов обеспечивается выравниваем отклонений от уровня с помощью шпатлёвки. Так вся установленная поверх конструкция не будет перекашиваться

Кроме того, теплоизолятор будет плотно прилегать к стене, что крайне важно

Для обустройства обрешетки и монтажа керамогранита могут понадобится следующие элементы

Перед выравниванием удаляются все следы биологических вредителей, таких как жуки, плесень, грибы и т.п. После этого, фасад обрабатывается специальными противогрибковыми и инсектицидными пропитками.

Таким образом, планируя свои расходы, нужно учитывать не только стоимость материалов, которые будут ставиться на фасад, но и разнообразные сопутствующие материалы для подготовки, будь это шпатлёвка или различные пропитки.

Набросав вертикальные линии, с учётом размера фасадных панелей наносим горизонтальную разметку. На этом подготовительные основные мероприятия завершаются.

Композитные панели: как осуществляется установка

Установка НВФ при помощи или сэндвич-панелей – это относительно бюджетный, но трудоемкий вариант облицовки здания. Панели представляют собой несколько листов из алюминия, между которыми размещается слой специального утеплителя, в роли которого выступает минвата.

Особенности панелей следующие:

  • Способность выдерживать как высокие, так и низкие температуры
  • Панели проходят обработку растворами, которые надежно защищают металл от ультрафиолетового воздействия
  • Панели абсолютно пожаробезопасны
  • Не выделяют вредных веществ
  • Гарантируют оптимальный уровень тепло- и звукоизоляции

Из минусов стоит отметить трудоемкий и денежный ремонт. Невозможность отремонтировать демонтированную панель, не нарушив всю конструкцию, приводит к большим затратам. Установка панелей выполняется таким методом: они закрепляются к профилю при помощи различных метизов. Но чаще используют закрытый метод, когда элемент закрепляется метизом через внутреннюю кромку. В стыки по вертикали кладется специальная герметизирующая прокладка. Следует учесть: чем меньше толщины плиты, тем выше вероятность ее повреждения.

Подбор креплений для вентилируемых фасадов

Существует 2 типа креплений для вентилируемых облицовочных панелей: скрытый и видимый типы. Они отличаются между собой крепежными элементами. Скрытый тип вентилируемых фасадов обходится дороже при строительстве, но визуально смотрится лучше.

Видимый тип крепления

Крепление открытого (видимого) типа монтируется так, что его видно после монтажа фасадной панели. К такому виду крепежей относятся кляммеры, или заклепки (клипсы). Кляймеры для вентилируемого фасада изготавливаются из нержавеющих металлов. Их можно подобрать под цвет облицовочной панели или покрасить в тон самостоятельно.

Отделочный материал фасада крепится и жестко удерживается усиками кляммера к каркасу. Кляммеры применяют для облицовки зданий особо тяжелыми панелями, как керамогранит и натуральный камень.

Заклепки используют для более легких композитных, фиброцементных панелей или стальных листов. Изготавливают их из жаропрочной легированной стали или алюминия. Крепление заклепок не требует подготовительных работ, кроме разметки. Располагают их обычно вблизи углов.

В местах строительства, где преобладает ветреная погода, рекомендуется использовать вместо заклепок саморезы. Предпочтительно, чтобы они были изготовлены из нержавеющего материала. Срок службы таких крепежей более 15 лет. Кроме того, саморезы бывают разных цветов, что позволяет сделать внешнее крепление практически незаметным.

Видимый тип крепления считается более простым при монтаже. Он экономичен, но из-за того, что крепежи видно, теряется эстетичный вид фасада.

Скрытый тип крепления фасада

Красивый внешний вид обеспечивается креплениями скрытого типа. Они устанавливаются на торцевую сторону панели или на внутреннюю поверхность. Подразделяются на 3 вида по способу крепежа:

  • механический;
  • способ приклеивания;
  • комбинированный.

Такой способ облицовки здания будет значительно дороже, так как увеличиваются затраты на элементы крепежа: скрытые кляммеры, дополнительные планки, анкеры и прочее. К скрытому способу относится и монтирование кассетных фасадов «через замок».

Из-за больших затрат на материалы часто прибегают к способу частичного крепления фасада скрытым типом. На первых этажах здания или только с главного входа используют скрытые крепежи, а в других, менее броских в глаза местах применяют внешние кляммеры или заклепки.

Для монтажа навесного фасада из натурального камня или плит слоистого пластика, используют анкера цангового типа. Такая методика монтажа позволяет визуально не испортить всю фактуру отделочного материала, но является очень затратной.

Сперва просверливают конусное отверстие внутрь фасадной плиты и доборников. В него вставляют анкер с аграфом на конце и прокручивают для раскрытия. После того как анкер расширяется в отверстии, его уже невозможно будет извлечь. При помощи аграфов плита размещается на поверхности профиля.

Для крепления керамогранита и натурального камня скрытым типом используют крепежные планки. На торце облицовочной плиты делаются пропилы. В них вставляются планки и фиксируются. Планка также скрывает шов между панелями. Но из-за того, что требуется делать большое количество пропилов, на которое тратится много времени, такой монтаж становится слишком трудоемким. Да и места пропилов необходимо обрабатывать герметиком, чтобы предотвратить попадания и замерзания влаги (исключить вероятность разрыва льдом). Могут возникнуть лишние расходы на закупку фасадных панелей, если в результате такого монтажа будут образовываться сколы.

Крепление при помощи крючков — «замковый» способ — не портит внешний вид и является очень прочным. Крючками монтируют фасадные панели из натурального камня, терракотовые плиты или плиты, которые сделаны под натуральный камень и кирпичную кладку.

Адгезивную ленту для монтажа вентилируемых фасадов можно назвать универсальным способом крепления. Она прочнее, чем сварка или кляммеры, и способна создать идеально ровную поверхность фасада. Крепят ленту к обратной стороне панели и к направляющей.

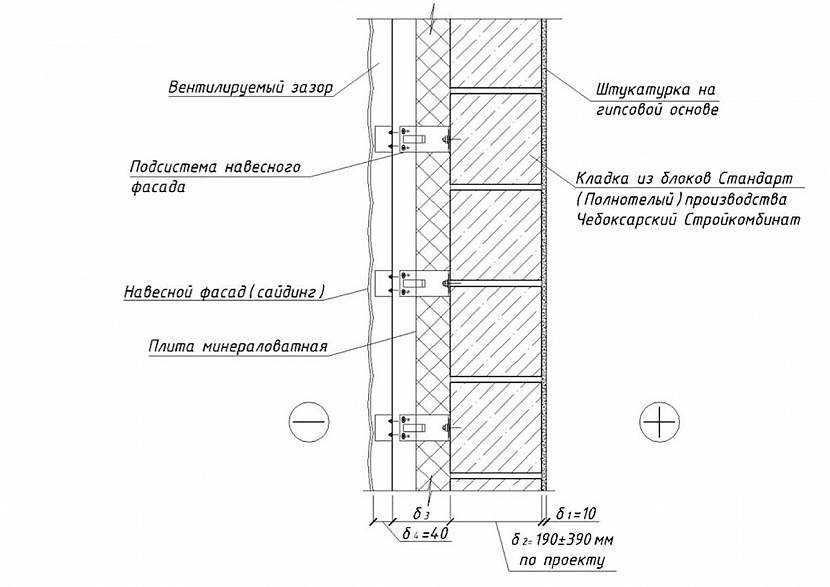

Составляющие вентфасада

Сложность системы в многослойности облицовки для вентфасада, для каждого слоя существует инструкция по правильной установке. Вентилируемые фасады из керамогранита и технология их монтажа включает установку таких компонентов:

  1. Выравнивающий слой.
  2. Теплоизоляционный слой — создаётся путём крепления на стену панелей из вспененной пластмассы, минеральных и растительных волокон.
  3. Воздушный слой толщиной 5–7 см, предназначен для того, чтобы навесной вентилируемый фасад внутри обеспечивался циркуляцией воздуха (вентиляция).
  4. Система крепежей крепления керамогранита — прикреплённая к стене, с помощью дюбелей, металлическая конструкция. Если надо прикрепить керамогранит, то в её составе будут вертикальные и горизонтальные профили.
  5. Устройство крепежа — открытая (зажимы, которые после установки на конструкцию частично из неё выглядывают) или закрытая — стальные вставки, крепящиеся на пересечении поперечин со стойками — система крепления.
  6. Наружная облицовка.
  7. Система стыков.

Преимущества керамогранитных фасадных плит

Относительно высокая стоимость облицовочного материала вполне оправдывается его отличными эксплуатационными характеристиками.

  1. Материал полностью не поддерживает горение, пожарными организациями рекомендуется для создания барьеров.

  2. Минимальный срок эксплуатации 50 лет. Но при условии соблюдения рекомендаций производителей срок намного увеличивается.
  3. Отличные технологические характеристики. Его легко резать, он не дает трещин и сколов. Во время облицовки зданий непродуктивные отходы приближаются к нулю.
  4. Удельный вес меньше, чем у натурального камня, при этом по внешнему виду лицевых поверхностей материалы отличить может только профессиональный строитель. За счет низкого веса расширяется сфера использования плит, их можно монтировать не только на новых зданиях, в которых такой вид отделки предусмотрен проектом, но и во время капитального ремонта старых. Конечно, остаточная несущая способность стен должна выдерживать дополнительную нагрузку. Это же требование касается и фундаментов.
  5. Быстрота монтажа. За счет применения специальных крепежных конструкций, технологичности и небольшого удельного веса производительность труда рабочих возрастает минимум на 40% по сравнению с отделкой фасадов натуральным камнем.
  6. Широкий ассортимент фактуры внешних поверхностей, многообразие цветовых решений. Архитекторы и дизайнеры за счет использования этого материала могут создавать фасадные стены в различных стилях.

  7. Простота ухода. Керамогранит угнетает размножение различных микроорганизмов, на нем не растут мхи и лишайники.
  8. Химическая устойчивость. Материал не боится воздействия агрессивных химических соединений, городского смога. Поверхность не впитывает влагу – керамогранит не изменяет первоначальных свойств после многократных замерзаний/размерзаний.
  9. Экологичность. В отличие от материалов из пластика, керамогранит не выделяет в воздух опасные для здоровья окружающих химические соединения. Его можно без ограничений применять как для внешних, так и для внутренних работ.

По всем показателям керамогранит для облицовки фасадов превосходит традиционные материалы. Единственная проблема – цена, но если учесть дополнительную экономию на обслуживание поверхностей и отличные дизайнерские показатели, то высокая стоимость оправдана.

Керамогранит для фасада на данный момент — самое прочное решение по облицовке зданий

Бело-черный экстерьер, отделка керамогранитом

Правила выбора

Обустройство навесного фасада отличается доступностью, практичностью. Нужно учесть параметры:

<?php echo adrotate_group(4); ?>

  1. Ширина.
  2. Длина.
  3. Цвет.
  4. Толщина.
  5. Структура поверхности.

Необходимо учитывать показатели калибра, даже неопытный строитель может разобраться, насколько керамогранитная плита отличается от заданных параметров.

Принцип устройства вентилируемого фасада отличается многофункциональностью, длительным сроком службы. При выборе ширины, высоты керамогранита учитывают параметры:

  • Если предстоит обшивать большие поверхности, лучше воздержаться от компактных плиток, здание будет выглядеть нелепо.
  • Чтобы облицевать фасад разнокалиберным керамогранитом, необходимо рассчитать, смонтировать прочные направляющие.
  • Технология монтажа плитки существенно усложняется, если мастер задействует большую плитку.
  • Эксперты рекомендуют выбирать материал, чтобы не приходилось подрезать.

Итоговый расход панелей зависит от габаритов дома, размера плитки. Удобнее всего использовать 60х60 см. Мастера выбирают плитку с минимальными показателями толщины, чтобы уровень нагрузки на несущие детали конструкции был ниже.

По типу поверхности керамогранит делят на базовые категории:

  1. Сатинированная. Поверхность перед обжигом обрабатывается универсальной минеральной солью, получается необычная текстура. Некоторые производители практикуют нанесение на материал утонченных узоров разных оттенков.
  2. Матовая. Это самый доступный вариант.
  3. Полуполированная. Заготовка обрабатывается крупной фракцией, приобретает интересный вид.
  4. Глянцевая. Поверхность не собирает пыль, часто облицовывают большие торговые центры, гостиницы.
  5. Структурированная. Материал имитирует дерево, камень.

Обустройство тщательно подготовленного фасада частной недвижимости отличается доступностью, с задачей справится даже новичок. Мастер может проявить фантазию, керамогранит имеет много интересных оттенков. Более яркие цвета дороже. Текстура, тон должны выбираться в зависимости от стиля, бюджета. Более интересно смотрится сочетание из двух контрастных оттенков.

Отделка большого бизнес-центра

Технические данные керамогранита

  • Низкая степень поглощения влаги: благодаря этому свойству керамогранитных плит можно применять даже в климате с высокой влажностью и большим количеством осадков без опасений, что материал пострадает от воздействия воды. Согласно международному стандарту EN, устойчивость керамогранита к влаге не превышает 3 % (по факту — не более 0.1 %), что является прекрасным показателем.
  • Устойчивость к холоду и перепадам температур: базовым показателем устойчивости самого бюджетного керамогранита к морозу является 50 циклов перепадов температур, то есть 50 лет. У некоторых производителей этот показатель составляет 150—200 циклов, то есть отделка из керамогранита будет обладать уникальной долговечностью.
  • Высокая прочность на изгиб: даже при серьезной нагрузке плиты не прогибаются и не трескаются. Прочность керамогранита на изгиб рассчитывается по следующей формуле: Rизг = 3Pl / 2bh², где l — расстояние между опорами м (см), b — ширина образца м (см), h — высота образца м (см), P — нагрузка, примененная при испытании (мН).
  • Истираемость: этот параметр играет особенно важную роль при выборе керамогранита для пола, но и для устройства он тоже очень важен. В силу своей прочности плиты обладает крайне низкой истираемостью, что является большим преимуществом и позволяет облицованной поверхности максимально долго сохранять первозданный облик.
  • Износостойкость: показатель, включающий в себя глубокую и поверхностную истираемость, а также совокупную стойкость. Проще говоря, если истираемость материала говорит о его устойчивости к внешним повреждениям, то износостойкость определяет прочность и долговечность плитки с точки зрения выдерживания заданной нагрузки. Износостойкость 1 м2 керамогранита определяется как EN 205.
  • Гладкость/шероховатость поверхности: чем более гладкой поверхностью обладает керамогранит, тем он дороже. Гладкая поверхность выглядит более презентабельно, за ней проще ухаживать, так что высокая стоимость полностью компенсируется этими преимуществами. Особенно тщательно следует выбирать степень шероховатости при выборе керамогранита для пола, но и для устройства это нужно обязательно учитывать. Например, пыль, которая будет постоянно заполнять пустоты шероховатой плитки, может привести к изменению тщательно подобранного цвета. Поэтому для устройства вентилируемых фасадов используется гладкий керамогранит.
  • Калибр: зачастую фактические размеры и толщина плит отличаются от заявленных на 3—5 мм, но это не брак и не обман, а лишь допустимое отклонение. И чем меньше это отклонение, тем более качественным считается материал. В частности, существует процедура ректификации — это подрезка плиток под нужный размер уже после обжига с помощью алмазной резки. Керамогранит, прошедший ректификацию, стоит дороже, но зато все его плитки идеальны по форме и размеру, их очень легко укладывать, не опасаясь за аккуратность стыков.

Навесные вентилируемые фасады. Система подконструкций Framex FN-55

Система подконструкций Framex FN-55 из алюминия – это важнейший элемент системы навесных вентилируемых фасадов. Система разработана с учетом обеспечения нормативных технологических показателей согласно требованиям ДБН 2.6-31 и реализации конструктивных принципов экономии энергии согласно положений ДБН В.1.2-11. Framex FN-55 – технологичные готовые решения для облицовки фасадов зданий.

  • толщина стенки направляющих – не менее 2,0мм;
  • толщина кронштейна – от 3,0 до 4,0мм;
  • вылет плеча кронштейнов от 80 до 330мм (при применении удлинителя);
  • кронштейны имеют дополнительный прижим, который помогает зафиксировать направляющую;
  • кронштейны и удлинители полностью обработаны и готовы к применению;
  • для производства алюминиевого профиля используется высококачественное сырье – сплав AД31, что повышает прочностные характеристики подсистемы;
  • подконструкция состоит из несущих и опорных кронштейнов, вертикальных Т-образных или L-образных направляющих.

Преимущества и характеристики системы подконструкций Framex FN-55

Облицовка: алюминиевые композитные панели, керамогранит, фиброцементные плиты, фасадные металлические кассеты, гранит.

Применение салазки и универсального зацепа элементов экономит время при монтаже, не требуя специальных навыков и инструментов. Производить быстро монтажные работы по установке керамогранитных или гранитных плит обеспечивают кляммеры.

Уникальный дизайн системы Г-образных корнштейнов и удлиннителей обеспечивает вылет от 80 до 330мм от стены до начала облицовочного материала, что позволяет эффективно выровнять фасад, скрыть неровности и неточности при строительстве.

Эксклюзивный штапик скрывает видимые элементы креплений прижимной планки, защищает планку от попадания воды, грязи и прочих ненужных веществ, придавая ей оригинальный вид.

Установка специально разработанных скрытых креплений для отделочных материалов позволяет исключить видимые элементы крепежа и минимизировать зазор между ними.

Высота конструкции, собранной с применением данной системы определяется при проектировании конкретного объекта, но не должна превышать 73,5м.

Композитные панели цена

Композитные кассеты Визуализация
Алюминиевая система композит вертикальная
Расчет стоимости работ и материалов по монтажу композитных панелей Оптима
Монтаж
Наименование работ Кол-во Расход Стоимость за ед. изм. Цена
Монтаж композитных панелей с подсистемой из алюминия. 1 м2 1850        1 850,00 ₽
Итого:        1 850,00 ₽
Кронштейн несущий КН-100 0,9 0,9 76                   68,03 ₽
Кронштейн опорный КН-100 2,1 2,1 55          115,50 ₽
Профиль Тавр 50*70*1,7 мм. Алюминиевый Т-70 2,25 2,25 174                391,50 ₽
Комплектующий материал
Наименование и размер Кол-во ед. из. Стоимость за ед. изм. Цена
Расходные материалы для монтажа композитных панелей 1 м2. 150           150,00 ₽
Крепёж для подсистемы крепления (икля и салазка) 1 м2. 520           520,00 ₽
композитная панель RAL (*Любой цвет по проекту) 1 м2. 1020        1 020,00 ₽
Транспортные расходы и сборка. 1 шт. По Москве.        3 000,00 ₽
Итого:         4 690,00 ₽
Общая стоимость работ и материалов с доставкой  на м2 составляет:   6 540,00 ₽

Натуральный камень

В системе крепления вентилируемых фасадов натуральный камень с монтажными работами в торцевой пропил камня играет важную роль в отделке как основной плоскости фасада (рядовой зоны) так и отделке цоколя или входных групп. Дело в том что существует три способа его установки на подсистеме, и три типа крепления.

Варианты крепления камня

  1. Штифтовое крепление камня
  2. Пропил торцевой
  3. Кайлы
  • Вертикальная
  • Горизонтально-вертикальная
  • Межэтажная

Проектирование камня

  1. По чертежам и планам
  2. По геодезии
  3. Комбинированное

Любой тип крепления основывается на статическом расчёте системы, и подбирается исходя из веса на м2 облицовки системы. Сложные архитектурные формы камня устанавливаются исходя из проектных решений здания и его геометрии.

Бетонная плитка

В 2012 году появилась возможность разработать систему для крепления бетонной плитки и разработать систему крепления данных облицовочных материалов.

Простота и надёжность данных систем из бетонной плитки, это фактура и неповторимость цветопередачи по сравнению с кирпичного формата облицовки. Система и подконструкция крепления плиток расположена на несущих стартовых и рядных планках под бетонную плитку и позволяет проработать грамотный и качественный монтаж узлов за счёт специального фиксатора (истанцира плитки)

Система включает:

  1. Консоль несущую
  2. Планку стартовую под плитку
  3. Рядную шину
  4. Прокладка консоли
  5. Вставка горизонтальная
  6. Направляющая 65*30*1,2 мм. (С-обр.)
  7. Планка внешнего угла.
  8. Угловой элемент L-образный

Устройство вентилируемых фасадов из керамогранита

Значительный вес керамогранита накладывает свой отпечаток на монтаж вентилируемых фасадов, а именно на подсистему несущих профилей.

Каркас для вентфасада из керамогранита состоит из сложной системы профилей (основных и промежуточных), кронштейнов и метизов.

Вентилируемый фасад из керамогранита монтируется только на алюминиевую систему профилей (рекомендация производителей). Однако с целью удешевления выполняется установка на оцинкованную систему.

Для фиксации плит используются клеевые составы, в основе которых эластичные полиуретаны. Эластичность клеевого состава позволяет скомпенсировать подвижность элементов здания под воздействием высоких температур и динамических нагрузок.

Специфика клеевого крепления в использовании клея и двусторонней ленты, которые наносятся на плиту и позволяют зафиксировать её на профиле. Лента выполняет поддерживающую функцию до момента полной полимеризации клея.

Технология установки плит предполагает использование крепёжных элементов – кляймеров.

Здесь выделяют две разновидности крепления.

скрытое крепление керамогранита на фасад. В этом случае используется направляющий профиль, на который с помощью кляймера для скрытого крепления устанавливается керамогранит;

видимое крепление керамогранита на фасад. Для монтажа применяется рядовой кляммер. Недостаток данной системы в том, что крепеж остается на виду (усики кляммера). А преимущество – в большей скорости выполнения работ и меньших затратах на монтаж.

Еще один способ крепления керамогранита на фасад с помощью рустового профиля.

Критерии выбора элементов вентфасада

Начнём с теплопрослойки, а точнее, с утеплителя. Если рассматривается вентилируемый фасад для частного дома, то оптимальный вариант – минеральная вата. Её просто крепят к внешней стене здания или на клеевой состав, или на грибовидные дюбеля, изготовленные из пластмассы. Нередко мастера применяют оба крепления одновременно с гарантией долгосрочной эксплуатации.

Что касается толщины теплоизоляционного слоя, то этот параметр будет зависеть от того, что вы хотите получить в конечном итоге. А это будет зависеть от того, какая температура в регионе строительства дома зимой действует. Обычно утеплитель выбирают толщиной не менее 100 мм. Но если регион северный, то проводят укладку двух теплоизоляционных слоёв:

  • первый толщиною 50 мм, где используется минвата плотностью 50 кг/м³;
  • второй толщиною 80 мм с плотностью не ниже 60 кг/м³.


Размер вентилируемого зазораИсточник avatars.mds.yandex.net

Следующий элемент – вентилируемый зазор. Именно он обеспечивает вентиляцию и снижает тепловую отдачу строения. Правильно подобранная его величина – залог высокого качества конечного результата. Определить размер этого зазора, а точнее сказать его толщину, можно только по специальным формулам, где учитываются температура, скорость движения воздушных масс и коэффициенты теплового обмена здания. Последняя величина зависит от материалов, из которых дом возведён.

Специалисты придерживаются мнения, что вентилируемая прослойка должна быть толщиною 2-5 см. Именно такой зазор может обеспечить идеальную циркуляцию воздушных потоков и эффективный отвод влаги.

Устройство вентилируемого фасада с утеплением сталкивается с вопросом, который породил один спор. Заключается он в следующем – стоит ли использовать плёнку для покрытия теплоизоляционного материала. В плане её защиты. На этот вопрос можно ответить так – если для утепления используется минеральная вата плотностью меньше 80 кг/м³, то плёнка нужна. В противном случае в ней необходимости нет.

Нужна ли ветрозащитная плёнкаИсточник sip52.ru

Теперь, что касается облицовки. Здесь достаточно огромный ассортимент, где надо отметить несколько очень популярных материалов: керамогранит, камень, кассеты металлические профилированного типа, плитки из композитных материалов, клинкерный кирпич, стеклянные панели, ламели из различных материалов горизонтального типа и прочие.

Надо отметить, что предлагаемый широкий ассортимент часто ставит в тупик. Поэтому выбор делают по техническим условиям монтажного процесса, в зависимости от финансовых возможностей, а также от того, что предлагает дизайнер, составляя дизайн-проект фасада дома. Но надо отметить и тот факт, что применение каждого из выше обозначенных материалов даёт возможность огромного разнообразия дизайнерских решений.

Облицовка вентилируемого фасада клинкерной плиткойИсточник www.dealand.ru

Давайте для примера рассмотрим, как формируется вентилируемый фасад из керамогранита.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Проект "Ремонт"
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
