Пошаговая инструкция по монтажу вентилируемого фасада

Требования к вентилируемым фасадам

Основные требования к системам:

  • прочность каркаса;
  • надежность материала облицовки, оптимальный шов вентилируемого фасада;
  • сейсмостойкость.

Сейчас нагрузка рассчитывается в соответствии с СНиП II-7-81 «Строительные работы в сейсмических районах», где предусмотрено 2 подхода. Первый основан на использовании линейно-спектральной методике, стандартной для всех объектов. В основу данного метода входит разложение движения объекта по своим формам колебаний.

Другой подход применяется в проектировании очень важных сооружений, он основан на динамическом анализе синтезированных акселеграмм, формировании инструментальных записей ускорения основания повышенной опасности

Во время расчетов важное значение имеет соотношение различных нагрузок, при этом вводятся существенные коэффициенты запаса для защиты фасада от риска разрушений

Красивые примеры

Навесные фасадные системы могут выглядеть совершенно по-разному, в зависимости от используемых панелей и их размещения.

Керамогранитные плиты (искусственный камень) характеризуются респектабельным внешним видом, даже визуально они представляют собой надежный и долговечный материал. Как правило, он применяется для отделки крупных коттеджей, административных зданий.

Не менее популярными для оформления зданий общественного назначения, а также заводских корпусов являют кассетные панели. В последнее время наметилась тенденция их использования в частном строительстве. Благодаря достаточно большим габаритам кассет их установка не занимает много времени, готовый фасад смотрится строго, лаконично, но при этом изысканно.

Воссоздать атмосферу деревенского уюта, особой старины, семейного поместья позволяет использование блок-хауса, имитирующего бревенчатую поверхность. Речь может идти как о деревянном материале (тогда используется комбинированная из дерева и металла обрешетка), так и о панелях или сайдинге под блок-хаус на металлической обрешетке.

Простотой установки (обусловленной отчасти малым весом материала) отличается виниловый сайдинг, под который подойдет и деревянная подсистема. Фасадный материал может иметь различные оттенки (нежные или, напротив, яркие), различную направленность профилей, а также имитировать натуральные поверхности.

Особенности монтажа навесного вентилируемого фасада смотрите далее.

Классификация кассет

Виды в зависимости от материала изготовления:

1. Алюминиевые используют для устройства модных интерьеров. Их преимуществом является хороший уровень шумоизоляции и стойкость к коррозии. Имеют легкий вес, поэтому не окажут существенной нагрузки на стены дома. Для создания более жесткой отделки элементы делают толщиной около 2 мм. Минусом является высокая цена. Определенные типы вентфасадов имеют ограничения по пожарной безопасности, из-за этого они не могут применяться для зданий высотой более 16 м.

2. Металлокассеты длительное время не нуждаются в косметическом ремонте. Они устойчивы к воздействию огня и не имеют ограничений по пожарной безопасности. В основном используют для оформления производственных зданий. Выполняют их из оцинкованного листа с напылением из полимеров. Менее подвержены механическим повреждениям в сравнении с алюминиевыми, стоимость меньше.

3. Медные – плюсом является красивый и богатый внешний вид. Изготавливаются из состаренной меди зеленоватого или голубоватого оттенка. Они абсолютно пожаробезопасны, минусом является сложность при монтаже, так как их легко поцарапать, стоят довольно дорого.

Производство состоит из следующих этапов:

  • выполнение плоских заготовок необходимых габаритов;
  • оформление угловых сторон;
  • выгибание металлокассет;
  • создание отверстий для креплений.

Большинство имеют толщину 0,7-1,5 мм, исключение составляют только алюминиевые типы (из-за малого веса). По форме бывают прямоугольными, квадратными и трапециевидными.

Металлокассеты для фасада отличаются способом крепления – открытый и скрытый. Первый тип имеет отогнутые края с перфорированным покрытием. Устанавливают с помощью саморезов к вертикальным деталям металлического каркаса.

Скрытый вариант применим для тонких кассет. Их верхняя часть прикручивается к каркасу, а нижняя защелкивается в панели предыдущего ряда. Эти детали имеют один отгиб, находящийся вверху. За счет него образуется место, где фиксируют соседнее изделие. Первый ряд элементов располагают на стартовой рейке, а далее их размещают рядом друг с другом. Данный метод соединения дает сплошную поверхность, так как стыки не видны. Разобрать такую облицовку сложнее, зато она выглядит более привлекательно.

Как выбрать материал?

Следует учитывать погодные особенности вашего региона, а также объем механических нагрузок. При сложных атмосферных условиях необходимо подбирать большую толщину и делать прочную обрешетку. Ее нужно выполнить по всем правилам, без перекосов, для обеспечения надежности всей конструкции.

На выбор наибольшее влияние оказывает проект будущего фасада, а также способ его монтажа. В процессе составления плана элементы отделки нумеруются и крепятся в основном в направлении слева направо и снизу вверх. Способ установки подбирают в зависимости от предполагаемой ветровой нагрузки и от размеров.

Что нужно знать перед монтажом вентфасада?

Перед началом монтажных работ необходимо ознакомиться

Что такое подсистема?

Подсистемой называют металлическую обрешетку или несущий каркас вентфасада – именно он обеспечивает как пространство для укладки утеплителя, так и воздушный зазор между утеплителем и верхним фасадным материалом. В зависимости от выбранного материала конструкции срок службы металлической системы может достигать полувека.

В понятие подсистемы входит весь объём крепежных элементов – это профили и кронштейны, уголки, различные направляющие и оцинкованные вентпрогоны. Что касается требований к подсистеме, то она должна выполняться из металлических элементов толщиной не менее 0,9 (1,2) мм.

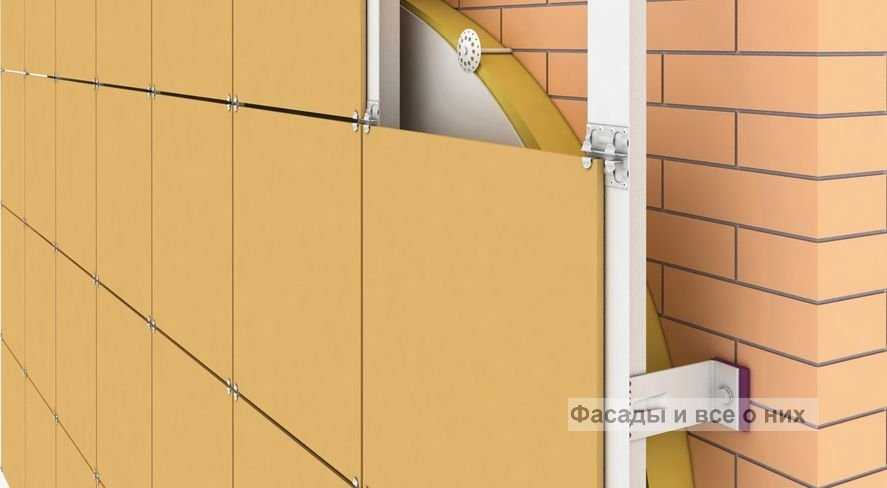

Компоненты каркаса вентилируемого фасада

Стандартная толщина крепежного профиля и кронштейнов составляет:

  • 0,9 мм;
  • 1,2 мм;
  • 1,5 мм;
  • 2 мм.

Это зависит от выбранного материала облицовки, его веса, ветровой нагрузки и пр.

Какой утеплитель выбрать?

Выбирается утеплитель для вентфасада, необходимо учитывать его горючесть, поскольку из-за циркуляции воздушных потоков пламя по конструкции распространяется очень быстро. Так что теплоизолятор должен относиться к группе горючести Г1 – эти материалы не поддерживают горение:

  • Минвата;
  • Пеноизол;
  • Жидкий пенополиуретан;
  • Эковата.

Именно из этого списка можно выбирать утеплитель. При этом эковата будет наименее удачным выбором, поскольку пусть даже она не горит, но всё же тлеет и впитывает влагу.

Утепление фасада минеральной ватой

Пенополиуретан негорюч, но гигроскопичен, а также обладает хорошими шумоизолирующими свойствами и низким коэффициентом теплопроводности, но стоимость него слишком высока, что делает его не самым лучшим вариантом для вентфасада большой площади. Лучше выбрать минеральную вату – этот материал не так дорог и при этом отличается хорошими паропропускающими и теплоизолирующими способностями, правда, его необходимо укрыть ветро-гидрозащитной плёнкой. Дешевая минеральная вата отличается усадкой в процессе эксплуатации, тогда как дорогим маркам это не свойственно. Именно этот материал является оптимальным выбором для вентфасада.

Для чего нужна мембрана?

Вне зависимости от выбранного утеплителя и его толщины наличие гидро-ветрозащитной мембраны в многослойном пироге вентфасада обязательно. Несмотря на наличие устойчивого мнения, что утеплитель плотностью от 80 кг/м.куб. не требует ветрозащиты, поскольку не намокает и не продувается, это не соответствует реальности. Основой возникновения такого мифа явились исследования утеплителя в лабораторных условиях, тогда как реальность несколько отличается. Натурное испытание показывает другие результаты – наличие мембраны положительно влияет на теплотехнические показатели для фасада, а система утеплитель+мембрана более эффективно утепляют фасад, чем утеплитель без мембраны с 4-хкратным превышением плотности.

Строение утепленного вентилируемого фасада с супердиффузионной мембраной

Зачем нужен воздушный зазор?

Вентфасад должен обладать зазором воздушным зазором определенной величины, что обеспечит стабильную нормализацию температурного режима внутри помещения и снизит нагрузку на фасад здания от воздействия уф-лучей. Движение воздуха в пространстве между утеплителем и отделкой обусловлено наличием входных проушин в цокольной части здания, а выходит воздух через отверстия, выполненные в парапете. Также имеются выходные русты между облицовочными плитами. В любом случае диаметр вентиляционных проемов должен быть не более 20 мм.

Величина зазора вентилируемой воздушной прослойки обусловливается требованиями СНиП, что обеспечивает повышение теплозащиты и поддержание хорошего влажностно-температурного режима ограждающих конструкций. Именно поэтому характеристики тепловой защиты фасадов требуют грамотных расчётов с учетом всех эксплуатационных характеристик здания.

Слишком маленький зазор между теплоизоляцией и облицовочным материалом приведет к разрушению утеплителя, а после и к разрушению поверхности стены фасада. Неоправданно увеличенный зазор становится причиной возникновения гула при сильном ветре. Неправильно выбранный утеплитель, например, горючий пенополистирол, приводит к нарушению пожарной безопасности здания.

НАВЕСНЫЕ АЛЮМИНИЕВЫЕ ФАСАДЫ В ХАЙ ТЕК ДИЗАЙНЕ НА ЛУЧШИХ ФОТО

Андреа Демон и Андреас Досер из ad2 architekten ZT известны своими абстрактными хай тек проектами. Австрийский дуэт имеет ряд архитектурных проектов, которые преобразуют традиционную модель дизайна частного дома, придавая ей футуристический внешний вид облицовкой панелями Alucobond навесных алюминиевых фасадов. Фото пример их работы не оставит вас равнодушными.

Навесные вентилируемые фасады

Эта частная резиденция в Вене, Австрия, имеет впечатляюще современный внешний дизайн, в котором используется переливающийся материал для облицовки навесного фасада. Дом окружен панелями Alucobond Spectra Galaxy Blue, которые были произведены в серии абстрактных фигур. Экстерьер – это только металл и стекло с черными акцентами, которые проходят через интерьер, чтобы создать движущую силу при входе в дом.

3D Монтаж навесных вентилируемых фасадов

Та же абстрактная геометрия имитируется в интерьере, где оттенки черного и белого разбивают современное пространство. Яркий угловой интерьер имеет минималистичную цветовую палитру с белыми, черными и серыми на всем протяжении. Футуристичный дизайн, реализованный на фасаде дома, как будто взят из научной фантастики.

Алюминиевые композитные навесные панели в футуристическом дизайне

Дом полностью оборудован мебелью под его размеры, чтобы обеспечить максимальное использование пространства в четырехэтажном доме. На первом этаже есть гостиная и обеденная зона, а также доступ к балкону и бассейну. На верхних двух этажах расположены жилые помещения, рабочие помещения и сад на крыше. В доме есть множество современных удобств, включая сауну и фитнес зал, расположенный в подвале дома.

Алюминиевые навесные фасады позволяют сделать почти все

Дом, окруженный традиционными жилыми проектами, воплощает в себе современное архитектурное искусство. Цвет, меняющийся внешний вид, отражение неба – все это ярко выделяется в пышном саду. Жилье так же предлагает необычайные виды Вены.

Металлические навесные фасадные панели в наружной отделке дома

Alucobond Spectra – это калейдоскопическая серия алюминиевых навесных фасадов, которая взаимодействует с солнцем. Фасадные панели имеют отражающие характеристики с изменением цвета в зависимости от угла солнечных лучей.

Монтаж вентилируемых фасадов

Технология устройства навесного фасада подразумевает выполнение работ последовательно в несколько основных этапов:

1 этап – подготовительный

Подготовка поверхности стены

Степень ровности стены не принимается во внимание. Главное, чтобы не было сильно выступающих элементов, а также сильно поврежденных участков

Обязательным является нанесение грунтовки на поверхность стены.

Нанесение разметки на стену

Шаг разметки определяется видом теплоизоляционного материала. К этому виду работ нужно относиться ответственно, т.к. она определяет качество установки каркаса и общий вид фасада.

Монтаж кронштейнов

В обозначенный местах крепятся кронштейны с применением анкеров, обработанных средствами против коррозии или оцинкованными. Для анкера перфоратором готовится углубление, диаметр которого равен диаметру дюбеля, а глубина на 5 мм. больше. Между стеной и кронштейном устанавливается паронитовая прокладка.

Совет: анкерные дюбеля не устанавливаются в кладочный шов. Минимальное расстояние от края стены составляет 100 мм.
Способ установки кронштейна для вентилируемого фасада

Монтаж теплоизоляционного материала

Утеплитель лучше использовать в плитах. Плиты устанавливаются между направляющими профилями так, чтобы не было зазоров.

Крепление утеплителя выполняется в зависимости от его вида. Для ваты – это дюбель-зонтик. Расход – минимум 5 шт. на лист.

Монтаж утеплителя для навесного вентилируемого фасада

При утеплении в два слоя, второй слой утеплителя укладывается со смещением на первый. В этом случае первый лист крепится двумя дюбелями-зонтиками, а второй – пятью.

Совет. При использовании материалов разной плотности, их устанавливают в порядке уменьшения теплопередачи.

Монтаж пленки

Пленка ветробарьера или её более эффективный аналог диффузионная мембрана монтируется горизонтально. Работы ведутся снизу-вверх, соблюдая требования к наличию вертикальных и горизонтальных перехлестов в 100-150 мм. Место стыка закрепляется строительным степлером

Важно правильно ориентировать пленку. Уложенная не той стороной, она не будет выполнять свои функции

Смещение утеплителя при монтаже навесного вентфасадаСовет. Пленку рекомендуется прижимать бруском или профилем из металла, чтобы защитить её от ветровой нагрузки.

Монтаж направляющих профилей

С помощью профиля формируют каркас для установки облицовочного материала. В подавляющем большинстве случаев направляющий профиль монтируют горизонтально, а первым устанавливается угловой профиль.

Перед тем как приступить к монтажу облицовочного материала, правильность каркаса проверяется по приведенной ниже таблице.

3 этап – завершающий

Финишная отделка

Монтаж облицовочного материала выполняется в соответствии с требованиями производителя.

Обычно работы выполняются снизу-вверх. Фиксируется облицовка на профиле с помощью метизов. Для сайдинга – это «блошки», для блок-хауса – саморез по дереву, для более тяжелых материалов – специальные кляймеры. Инструкция по креплению прилагается производителем материала. При этом наличие щелей и просветов не допустимо. Устранить их можно с помощью специальных накладок.

Более сложной является технология монтажа металлокассет и плит из керамогранита. Т.к. для их крепления применяется несколько видов кляймеров: концевые, поворотные, дистанционные. Чтобы выполнить установку правильно нужно иметь навыки монтажа.

Также своей спецификой отличается отделка клинкерным кирпичом. Его монтаж выполняется путем обустройства гибкой связки с несущей стеной, а для строительства стены из клинкерного кирпича предусматривается заливка дополнительного фундамента.

Кладка кирпича с воздушным зазором

Отдельным направлением в сфере устройства навесных вентилируемых фасадов является использование перфорированных фасадных панелей.

Фасадная панель с перфорацией не требует наличия вентиляционного зазора, т.к. она пропускает воздух и пар, при этом задерживает воду.

В случае монтажа систем подобного рода выдвигаются особые требования к утеплителю. Он должен иметь защитное покрытие.

Последним штрихом в монтаже облицовочного материала является декорирование углов и откосов доборными планками.
Видео: вентфасад из клинкерной плитки

Натуральный камень

Среди видов отделки данный вариант используется чаще других. Даже несмотря на растущую популярность керамогранита, природный камень не утрачивает своей популярности и остается по-прежнему востребованным и эксклюзивным материалом. Позволяет воплощать самые замысловатые архитектурные задумки. Используется гранит и мрамор для оформления экстерьера. В силу довольно высокой цены подобные материалы применяются для оформления внешних стен частных домов. Следует учитывать, что столь значительные затраты на натуральные стройматериалы окупаются,

поскольку природный камень долговечен и имеет целый ряд достоинств:

  • Внешняя респектабельность
  • Прочность
  • Устойчивость к износу
  • Не восприимчивость к влаге
  • Устойчивость к погодным явлениям
  • Абсолютная безопасность для окружающей среды

Такие фасады используются при оформлении правительственных зданий и дорогих загородных особняков.

Обслуживание остекленного фасада

Фасадные конструкции остекления на основе алюминиевых профилей прослужат даже больше заявленного эксплуатационного срока, если обеспечить им соответствующее обслуживание. Так, профилактические работы заключаются в регулярном осмотре, восстановлении эластичности уплотнительных резинок, контроля герметичности проемов. Также следует контролировать правильность работы фурнитуры, поскольку может оказаться, что каркас со временем слегка деформируется, и фурнитура будет “заедать”.

Работы по обслуживанию фасадного остекления должны выполнятся специалистами — это обеспечит безопасное их функционирование.

Система вентилируемого фасада: защитно-декоративная оболочка здания

Для укрепления конструкции, защиты ее от негативного воздействия окружающей среды, продления периода эксплуатации и создания презентабельного внешнего вида выполняется наружная облицовка здания. Самой популярной технологией является вентилируемый фасад дома, которая решает как эстетические, так и утилитарные функции. С особенностями популярной декоративной отделки можно ознакомиться в данной статье.

Наружная отделка дома: способы укрепить здание и сделать фасад привлекательным (прочитать подробнее)

Самой популярной наружной облицовкой здания является система вентилируемого фасада.

Область использования конструкции

Навесные системы используются в наружной отделке объектов, сооружений с применением разнообразных материалов отделки. Разнообразие видов монтажа, универсальность технологии делает ее востребованной в возведении новых домов или ремонте, реконструкции старых строений. Подходит отделка для многоквартирных и частных строений, торговых центров, производственных участков, общественных объектов, автостанций, АЗС и пр.

Благодаря разнообразию функций материалов подвесные системы могут быть адаптированы под любые потребности. Они отвечают стандартам, подходят для районов с высокой сейсмической активностью. Однако перед началом применения нужно рассчитывать сейсмические нагрузки.

Средние цены на монтажные работы: расценки в смете

Чтобы разобраться, сколько
будет затрачено на облицовку объекта навесного фасада, нужно учитывать цену за
1м2 отделки и проведения работ. При этом учитывается используемый материал
утеплителя, каркас, используемые крепления, детали, выбранное облицовочное
покрытие.

Работа по устройству вентилируемого фасада включает монтаж строительных лесов,
прокладку и фиксацию каждого слоя материала, выполнение дополнительные услуг по
декору или отделке кровли. Даже при установке навесных фасадов следует
обращаться к проверенным специалистам, которые проведут все этапы качественно,
с соблюдением технологической карты.

Стоимость за квадратный
метр облицовки в среднем равна 500-1500 рублей, утеплителя от 500 руб/м2,
каркасной системы от 1000 руб/м2. В зависимости от сложности, цена монтажной
деятельности начинается от 2 тысяч руб/м2.

НАВЕСНЫЕ АЛЮМИНИЕВЫЕ ФАСАДЫ В ХАЙ ТЕК ДИЗАЙНЕ НА ЛУЧШИХ ФОТО

Андреа Демон и Андреас Досер из ad2 architekten ZT известны своими абстрактными хай тек проектами. Австрийский дуэт имеет ряд архитектурных проектов, которые преобразуют традиционную модель дизайна частного дома, придавая ей футуристический внешний вид облицовкой панелями Alucobond навесных алюминиевых фасадов. Фото пример их работы не оставит вас равнодушными.

Навесные вентилируемые фасады

Эта частная резиденция в Вене, Австрия, имеет впечатляюще современный внешний дизайн, в котором используется переливающийся материал для облицовки навесного фасада. Дом окружен панелями Alucobond Spectra Galaxy Blue, которые были произведены в серии абстрактных фигур. Экстерьер – это только металл и стекло с черными акцентами, которые проходят через интерьер, чтобы создать движущую силу при входе в дом.

3D Монтаж навесных вентилируемых фасадов

Та же абстрактная геометрия имитируется в интерьере, где оттенки черного и белого разбивают современное пространство. Яркий угловой интерьер имеет минималистичную цветовую палитру с белыми, черными и серыми на всем протяжении. Футуристичный дизайн, реализованный на фасаде дома, как будто взят из научной фантастики.

Алюминиевые композитные навесные панели в футуристическом дизайне

Дом полностью оборудован мебелью под его размеры, чтобы обеспечить максимальное использование пространства в четырехэтажном доме. На первом этаже есть гостиная и обеденная зона, а также доступ к балкону и бассейну. На верхних двух этажах расположены жилые помещения, рабочие помещения и сад на крыше. В доме есть множество современных удобств, включая сауну и фитнес зал, расположенный в подвале дома.

Алюминиевые навесные фасады позволяют сделать почти все

Дом, окруженный традиционными жилыми проектами, воплощает в себе современное архитектурное искусство. Цвет, меняющийся внешний вид, отражение неба – все это ярко выделяется в пышном саду. Жилье так же предлагает необычайные виды Вены.

Металлические навесные фасадные панели в наружной отделке дома

Alucobond Spectra – это калейдоскопическая серия алюминиевых навесных фасадов, которая взаимодействует с солнцем. Фасадные панели имеют отражающие характеристики с изменением цвета в зависимости от угла солнечных лучей.

Современные навесные фасады домов на фото

CONTENT:

  • Принцип действия системы навесного вентилируемого фасада
  • Конструкция вентилируемого фасада
  • Утеплитель для вентилируемых фасадов
  • Технология монтажа навесных вентилируемых фасадов 1. Подготовка к монтажу фасада
  • 2. Разметка
  • 3. Монтаж кронштейнов
  • 4. Формирование металлического каркаса
  • 5. Утепление вентилируемого фасада
  • 6. Облицовка
  • 7. Монтаж откосов

Материалы для вентилируемых фасадов
ВЕНТИЛИРУЕМЫЙ ФАСАД ИЗ КОМПОЗИТНЫХ ПАНЕЛЕЙ

  • Вентилируемый Фасад Алюкобонд

Преимущества панелей Алюкобонд:
Алюминиевые Фасады Вентилируемые
ВЕНТИЛИРУЕМЫЕ ФАСАДЫ НА ОСНОВЕ САЙДИНГА
ВЕНТИЛИРУЕМЫЙ ФАСАД ИЗ ДЕРЕВА

  • Деревянный Вентилируемый Фасад

ВЕНТИЛИРУЕМЫЙ ФАСАД ИЗ КЕРАМОГРАНИТА

  • Навесной Вентилируемый Фасад из Керамогранита

Вентилируемые Фасады из Керамогранита
ФАСАДЫ ИЗ ПРИРОДНЫХ МАТЕРИАЛОВ
ИНТЕРЕСНЫЕ ПРОЕКТЫ ЗДАНИЙ С ВЕНТИЛИРУЕМЫМ ФАСАДОМ

  • Вентилируемые Навесные Фасады

Вентилированный Фасад
Вентилируемый Фасад под Кирпич
Алюминиевые Вентилируемые Фасады
Вентилируемые Фасадные Панели
Вентилируемый Фасад Облицовка
Отделка Вентилируемых Фасадов
Вентилируемый Навесной Фасад
Вентилируемые Фасады Для Коттеджей
Вентилируемые Фасады из Композита
Металлический Вентилируемый Фасад
Вентилируемые Фасады из Фиброцементных Плит
Вентилируемый Фасад Фото
Вентилируемые Фасады Керамогранит
Вентилируемый Фасад Керамогранит
Вентилируемые Фасады Фото
Вентилируемый Фасад Своими Руками

КРУТЫЕ ВЕНТИЛИРУЕМЫЕ ФАСАДЫ – СОВРЕМЕННЫЕ ФРЕСКИ НА ФАСАДНЫХ ПАНЕЛЯХ

  • Вент Фасады

Вентилируемые Фасадные Системы
3D ВЕНТИЛИРУЕМЫЙ ФАСАД ИЗ АЛЮМИНИЕВЫХ ПАНЕЛЕЙ: ФОТО ВПЕЧАТЛЯЮЩЕГО ВНЕШНЕГО ВИДА

  • Системы Навесных Вентилируемых Фасадов

Навесные Вентилируемые Фасадные Системы
НАВЕСНЫЕ АЛЮМИНИЕВЫЕ ФАСАДЫ В ХАЙ ТЕК ДИЗАЙНЕ НА ЛУЧШИХ ФОТО

  • Навесные вентилируемые фасады

3D Монтаж навесных вентилируемых фасадов
Алюминиевые композитные навесные панели в футуристическом дизайне
Алюминиевые навесные фасады позволяют сделать почти все
Металлические навесные фасадные панели в наружной отделке дома
Современные навесные фасады домов на фото

Монтаж вентилируемых фасадов

Монтаж вентилируемого фасада необходимо выполнять, руководствуясь последовательностью, которая приведена ниже в статье

Необходимо строго соблюдать технологию монтажа вентилируемого фасада – все работы выполняются в указанном порядке.

Подготовительный этап

  • Обозначаем границы строительных работ, которые подразумевают полосу ширина 3 м по периметру здания.
  • Размещаем на данном участке все необходимые материалы.
  • Собираем леса.
  • Работа с поверхностью – оцениваем кривизну стен. Если перепады не превышают 90 мм, то в выравнивании стен нет необходимости
  • Выполняем исследование фасада, чтобы определить допустимую нагрузку и необходимую толщину утепляющего материала.
  • Разметка поверхности – выполняется в несколько этапов. Сначала отмечаем линии-маяки – это горизонтальная линия вдоль цоколя и вертикальные линии по краям каждой стены – для этого можно воспользоваться нивелиром. Размечаем промежуточные точки на одинаковом расстоянии друг от друга – именно там будут располагаться опорные и промежуточные точки для крепежей-кронштейнов.

Монтаж каркаса

На размеченных точках для креплений каркаса вентилируемого фасада креплений устанавливаем кронштейны. Для этого в стене сверлом бурятся отверстия под анкер – аккуратно очищаем их от мусора и крепим кронштейны, длина которых соответствует толщине утеплителя. Под каждый кронштейн в обязательном порядке устанавливается паронитовая прокладка, которая предотвращает потерю тепла.

Монтаж теплоизоляции и ветрогидрозащитной мембраны

Теплоизоляционный материал укладывается со сдвигом для уменьшения вертикальных швов

Минеральный утеплитель монтируется таким образом, чтобы поверхность стены была полностью покрыта. Если утеплитель укладывается в два слоя, то необходимо сместить последующий относительно предыдущего на половину плиты. Это исключает совпадение стыков и образование мостиков холода. Утеплитель крепится с помощью дюбелей-зонтиков. Поверх утеплителя укладывается пароизоляционный материал.

Крепеж фасадных плит

Монтаж керамогранита на фасад

Поверх утеплителя монтируется несущий каркас – он крепится к кронштейнам. Таким образом образуется воздушная прослойка между утеплителем и облицовкой. Монтаж несущего каркаса осуществляется при помощи саморезов. Направляющие необходимо отрегулировать, чтобы фасадная система была плоской. Поверх направляющих устанавливаются элементы крепления облицовочного материала – это могут быть специальные профили, кляммеры или салазки. Крепление облицовки выполняется рядами, работа выполняется снизу вверх.

Советы по монтажу вентфасада

Большинство ошибок, совершенных при обустройстве вентфасадов, связано с попытками сэкономить. При этом заказчики не учитывают последствия этой экономии, которые становятся очевидными уже в первый год эксплуатации:

  • Дешёвые плиты из керамогранита обладают низкой стоимостью ультрафиолетовому излучению, так что со временем цвет фасада поблекнет
  • Попытка сэкономить на утеплителе приводит к тому, что вентфасад не обеспечивает теплоизоляцию здания и делает конструкцию фасада пожароопасной.
  • Считается, что выравнивание стен при установке вентфасада не требуется, но это справедливо только для тех случаев, когда перепады стен не превышают 90 мм. В противном случае готовая конструкция будет отличаться пониженной прочностью. Перепады стен приводят к уменьшению вентиляционного зазора менее допустимого предельного минимума в 40мм. Затруднение вентиляции приводит к скоплению конденсата в утеплителе – материал намокает, что негативно сказывается на теплоизолирующих свойствах. Многократные циклы замерзания и оттаивания обусловливают быстрое разрушение утеплителя.
  • Величина зазора между облицовочными плитами не должна быть менее 5 мм, при этом размеры швов должны быть одинаковы. Нарушение этого требования приводит к снижению декоративных свойств фасада.

Навесные вентилируемые фасады обладают целым перечнем преимуществ, которые можно получить только в случае профессионально выполненного монтажа. Поэтому необходимо заключить договор с компанией, которая имеет лицензию, соответствующие допуски и разрешения на выполнение таких строительно-монтажных работ.

Конструкция системы с воздушным зазором

Вентилируемый
фасад состоит из:

  • несущего основания;
  • подконструкции;
  • слоя звуко- и теплоизоляции;
  • парапроницаемой мембраны;
  • зазора, обеспечивающего проветривание;
  • декоративной отделки.

Каждый элемент подконструкции состоит из несущих профилей и кронштейнов, которые закрепляются между собой заклепками, а к стене анкером. Также используются разные элементы облицовки, которую крепят на салазку с иклей, кляммер и другие элементы.

Каждый
элемент подконструкции создает единую каркасную систему. На нее и устанавливают
материалы для облицовки здания.

С
помощью подконструкции надежно крепятся облицовочные элементы, создавая
вентиляционный зазор.

Особенности навесного фасада

Популярность навесных фасадов растет с каждым годом. Они представляют собой конструкцию, состоящую из облицовочных материалов и каркаса из металла. Помимо этого, подсистема надежно крепится к лицевой части здания. Характерная черта такого фасада – отличная способность пропускать воздух и давать ему возможность свободно циркулировать. Такой подход обеспечит удаление излишней влаги. Разные типы обладают одним и тем же строением профилей и креплений, а потому использование их подходит для мало- и многоэтажных домов. Разнообразие видов облицовочного материала позволяет создавать фасады в разных стилевых оформлениях. В целях утепления применяется два типа утеплителя: минвата и пенопласт.

Конструкция вентилируемого фасада

Устройство вентилируемых фасадов во многом определяется принципом их работы.
Главными составляющими конструкции являются каркас и наружная облицовка.

В
зависимости от применяемых материалов каркас может быть следующих видов:

  • Стальной
    оцинкованный;
  • Стальной
    нержавеющий;
  • Алюминиевый.

Наибольшее
распространение получила алюминиевая подсистема для
вентилируемых фасадов. Алюминиевый профиль в качестве материала каркаса отличается доступной
стоимостью, простотой обработки и монтажа. Каркасная подконструкция для
вентилируемых фасадов служит для установки облицовочных элементов и
формирования зазора для воздушной циркуляции.

Для защиты внутренней
полости фасада от проникновения насекомых и мелких животных впускные и
выпускные отверстия закрывают решеткой. Оптимальный размер отверстий защитного
экрана составляет 3…4 мм.

Компании-производители
вентфасадов, как правило, имеют собственные запатентованные решения. Система
объединяет подходы к выбору как самих материалов, так и оптимальных способов их
монтажа в зависимости от целого ряда исходных данных. При разработке проекта
фасадной конструкции учитывается назначение и расположение здания, материал
основных стен, температурные условия, геометрия фасада и размещение в нём
дверных и оконных проемов.

Каждый
производитель разрабатывает наглядные материалы – альбомы типовых решений, где
собраны иллюстрации и описания основных подходов к монтажным работам в
зависимости от ряда факторов. Такие альбомы используются специалистами
компаний, осуществляющих монтажные работы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Проект "Ремонт"
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
