Дома хай-тек с плоской крышей

Кровельные покрытия

Для плоской крыши в основном используют два вида материалов: наплавляемые рулонные либо наливные мастичные. Первые в расплавленном состоянии приклеивают к поверхности битумной смолой специальными горелками.

Наливные покрытия создают прочный монолитный слой в результате процессов полимеризации, происходящей в процессе их нанесения. На наливном слое можно сделать искусственный газон, уложить тротуарную плитку, другие декоративные покрытия. Все зависит от условий проекта.

Такие традиционные материалы, как рубероид, пергамин, толь все еще применяются. Основным их недостатком является склонность к растрескиванию, послойному разрушению. Сейчас чаще монтируют современные синтетические рулонно-битумные покрытия на базе модифицированного битума, стеклохолста, стеклоткани.

Популярны и битумно-полимерные материалы из полиэстера или полипропилена. К ним относятся: изоспан разной плотности, люберит, мостопласт, элабит, гидроизол, металлоизол.

Устройство плоской кровли. Разновидности

Плоские крыши можно разделить на несколько видов:

  • по направлению стока – с внешним или с внутренним водоотводом;
  • по расположению гидроизоляционного слоя – на традиционные и инверсионные
  • утепленные и неутепленные;
  • эксплуатируемые и неэксплуатируемые.

Направление водоотвода задается направлением скатов. При внешнем уклоне вода отводится наружу, при внутреннем – от периметра дома к его центру, где устраивается один или несколько водоприемных узлов со сбросом осадков в ливневую канализацию по специальным трубам.

Внутренний водоотвод хорош тем, что вода не падает вдоль стен и не создает неудобств, отсутствуют сосульки и сползающий через края снег. Для отвода воды на крыше создается разуклонка. Вся ее площадь делится на несколько участков по количеству точек стока, и на каждом формируются уклоны, направленные к водоприемной воронке. Абсолютное большинство современных зданий с плоским верхом имеют внутренний водосток.

Утепленные крыши необходимы в домах, где отсутствует чердак, а кровля совмещена с перекрытием последнего этажа. В таких случаях под гидроизоляцию укладывают слой утеплителя. При совмещенной кровле возникает проблема намокания утеплителя. Водяной пар из помещения проникает через перекрытие в утеплитель и там накапливается из-за препятствия, которым является гидроизоляция. Эта проблема решается при помощи паробарьера, который помещается под слой теплоизоляции, а также устройством вентиляции утеплителя. Для выхода влаги на каждые 50 м2 поверхности устанавливаются вентиляционные оголовки, соединяющие утеплитель с атмосферой. Такая вентиляция необходима при утеплении минеральной ватой. Если используется ЭППС, то она не нужна.

При традиционной конструкции кровли гидроизоляция укладывается последней, чтобы защитить от осадков все нижние слои. В этом случае она не защищена от солнечных лучей, перепадов температур и механических повреждений. Инверсная кровля в этом отношении существенно надежнее. У нее гидроизоляция расположена под финишным покрытием, а при утеплении ЭППС она может располагаться и под теплоизоляцией. Верхние слои кровли могут быть выполнены из дренирующих материалов, пропускающих воду, а могут частично выполнять функцию водоотводящего слоя.

Плоская эксплуатируемая крыша имеет покрытие, воспринимающее нагрузки. Им могут быть:

  • асфальтобетон;
  • тротуарная плитка;
  • рулонное покрытие, искусственный газон;
  • слой плодородной почвы с травой.

Внешняя поверхность эксплуатируемой кровли может не иметь уклона, что делает ее более удобной. Главное, чтобы уклон был у основной гидроизоляции. Кровельный пирог может иметь, например, такое устройство:

  • железобетонное перекрытие (не имеет уклона);
  • слой керамзита, формирующий разуклонку;
  • цементно-песчаная армированная стяжка;
  • рулонная гидроизоляция;
  • теплоизоляция из плит ЭППС;
  • дренажная профилированная мембрана;
  • слой почвы с травой.

В этой конструкции почвенный слой укладывается горизонтально и компенсирует разуклонку. Дренажная мембрана под ним отводит большую часть дождевой воды, задерживая ее часть для увлажнения почвы. Небольшое количество воды, проникшее под мембрану, задерживается слоем гидроизоляции.

Разуклонка может формироваться различными способами. Например, устройством цементно-песчаной стяжки с заданным профилем или укладкой клиновидных плит утеплителя. Конкретный вариант обустройства плоской эксплуатируемой крыши зависит от способа ее использования, вида финишного покрытия и типа теплоизоляции.

Достоинства и недостатки

Как правило, загородный дом или коттедж российских жителей имеет стандартную планировку, а значит, и двускатную кровлю. Проекты зданий с односкатной крышей встречаются нечасто, хотя ничем не уступают другим типам. Напротив, скатные конструкции имеют неординарный вид, также они более экономичны с финансовой точки зрения.

Скатный тип крыши можно встретить во многих странах Европы

Благодаря своей конструкции он позволяет сохранять тепло внутри коттеджа, что немаловажно для районов с холодным климатом. Для российских жителей такой вариант особо актуален

Такой дом станет настоящей крепостью, которая не боится практически никаких внешних воздействий.

Плюсы односкатной крыши:

стоимость кровельных материалов позволяет существенно сэкономить бюджет;
её конструкция имеет малую парусность, что особенно важно для ветреных регионов;
благодаря ее конструкции весомо упрощается сход осадков;
простота монтажа позволяет установить ее своими руками без привлечения специалистов;

  • в случае поломки ее проще отремонтировать, нежели двускатную кровлю;
  • она отлично подойдёт для большого дома;
  • в интернете легко найти её подробные и понятные чертежи;
  • ее наличие позволяет в полной мере использовать чердачное пространство.

Несмотря на огромное количество положительных качеств, односкатная крыша имеет и некоторые недостатки.

Также проект коттеджа с крышей, которая находится под углом, требует использования серьезной тепло- и гидроизоляции.

Ещё один минус заключается в том, что для получения привлекательного внешнего вида кровли понадобится приобрести дорогие стройматериалы.

Красивые примеры

Плоская крыша разнообразит экстерьер жилого дома, несмотря на внешнюю простоту. Причем это касается самых разных стилей — не только хай-тека, который первым приходит на ум при упоминании такого верха строения, но и других, проверенных десятилетиями и даже веками.

Так, считается, что минимализм сегодня — направление, которое развивается быстрее других. Плоские крыши домов стали своего рода атрибутом этого стиля. Дома, оформленные в минимализме, действительно отличаются компактностью и рациональностью использования каждого квадратного метра имеющейся площади.

Плоская крыша в «модерне» — явление не такое уж давнее. Тем не менее жилых зданий с таким оригинальным верхом немало. Строят их из железобетона. Облицовкой может выступать керамика и стекло.

Оригинально смотрится сочетание стекла и материалов из дерева или под дерево. Наличием большого количества стеклянных элементов может подчеркиваться приверженность современным тенденциям в строительстве. В дереве же прослеживается связь с природой. В ландшафте такой дом смотрится весьма органично.

Плоская крыша не противоречит даже классическому стилю с его намеком на дворянские гнезда. Окна прямоугольной формы, колонны, фасад с его строгой симметрией, характерный для домов в классическом стиле, прекрасно дополняются плоским верхом, подчеркивающим монументальность строения.

Характерными чертами стиля хай-тек является использование металла, пластика и стекла. Сам дом может быть построен, к примеру, из газобетона.

Плоская крыша как нельзя лучше сочетается с подчеркнутым соблюдением прямых форм и линий домов, построенных в таких традициях. Любопытно, что при всей демонстративной внешней «удаленности» от природы зданий в таком стиле, они смотрятся в природе вполне уместно.

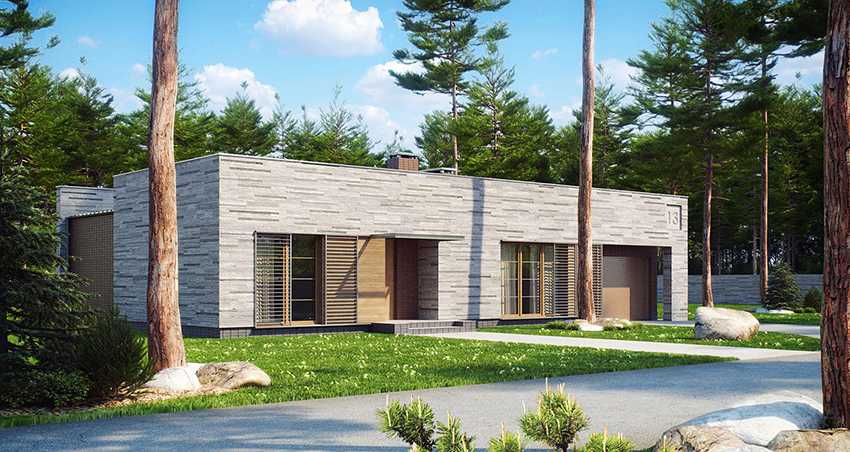

Даже одноэтажный дом привлекает к себе внимание, в особенности в вечернее время, когда он наполнен электрическим светом изнутри

О приемуществах современого дома с плоской кровлей смотрите в следующем видео.

Особенности монтажа плоских кровель

Желательно доверить монтаж плоской крыши в частном доме квалифицированным специалистам. От качества проведения этой работы напрямую зависит комфортность жилья, его долговечность

Особенно важно грамотно уложить эксплуатируемую кровлю. Она должна обладать высокой прочностью, устойчивостью к нагрузкам

Работы по оборудованию плоской крыши включают несколько этапов:

  • создание основания;
  • формирование стяжки;
  • прокладка пароизоляции;
  • монтаж теплоизоляции;
  • укладка гидроизоляционного слоя.

Если планируется практическое использование крыши, в качестве основания используются плиты из бетона. Неэксплуатируемая кровля может иметь базовое покрытие из деревянных элементов, профнастила. Основание покрывается грунтовкой, устраняющей шероховатости, обеспечивающей качественную адгезию.

Устройство плоской крыши из профнастила

Выровнять поверхность позволяет стяжка. При ее формировании создается небольшой уклон, который обеспечит стекание воды в специальные воронки. Они создаются на этом этапе монтажа.

Отличным материалом для пароизоляционного слоя является диффузная мембрана. Она исключит проникновение конденсата к утеплителю, обеспечит циркуляцию воздуха.

Диффузная мембрана для пароизоляционного слоя

Утеплитель можно выбрать с учетом личных предпочтений, финансовых возможностей. Защитить дом от холода может слой керамзита, шлаковата или стекловата, пенополистирол. Многие владельцы домов с плоской крышей отдают предпочтение базальтовой минеральной вате. Материал обладает отличными теплозащитными показателями, является экологически чистым, не горит.

Минеральная вата обладает отличными теплозащитными показателями

В гидроизоляции также могут использоваться различные материалы. Защитить от влаги кровельный пирог может рубероид. Новые материалы обладают высокой прочностью, надежностью, выполняют предназначение несколько десятков лет. Большой популярностью пользуются наливные материалы. Жидкая резина или рубероид отличаются простотой монтажа, отличными техническими показателями. Эти виды гидроизоляции часто используются для домов с ломаной крышей, материалы позволяют создать надежное покрытие на поверхностях любой конфигурации.

Особенности домов с плоской крышей

Как можно понять из названия, основной особенностью такого проекта, является плоская кровля. Такое техническое и дизайнерское решение, выглядит достаточно оригинально для Российских реалий, и дома эффектно выделяются на фоне проектов со скатной двухсторонней или односторонней крышей.

Помимо оригинального внешнего вида, дома с горизонтальной кровлей имеют ряд важных технических отличий, учитывать которые требуется на этапе строительства

В частности, нужно обратить внимание на следующие особенности:

  • Отсутствие чердачного помещения снижает естественные показатели теплоизоляции и звукоизоляции – продумать утепление и звукоизоляцию кровли необходимо заранее, чтобы подобрать материалы, которые не будут утяжелять конструкцию и обеспечат необходимую прочность;
  • Горизонтальная кровля накапливает излишки снега – необходимо устанавливать нагревательные кабеля и другие элементы нагрева, которые обеспечат своевременное таяние снега, без создания повышенных нагрузок на кровлю и промерзания материалов покрытия;

На плоской кровле нужно оборудовать специальную систему для защиты от снегаИсточник remontbp.com

  • Нужно позаботиться об удалении излишков воды – во время дождя и при таянии снега, на кровле будет скапливаться вода и если не придумать систему ее удаления, рано или поздно она начнет просачиваться через изоляционные материалы из-за биокоррозии. Для удаления воды можно установить специальную дренажную систему или все же сделать небольшой уклон до 2-5° достаточный для естественного удаления воды и не мешающий при эксплуатации пространства кровли;
  • Потребуется обеспечить безопасность пребывания на кровле – для этого устанавливаются заградительные конструкции. Как правило, используется металл для каркаса и закаленное стекло для заполнения свободных промежутков ограды. Однако возможно использование металлических, деревянных и других заграждений в соответствии с пожеланиями заказчика и особенностями проекта.

Все перечисленные особенности легко решаются при грамотном проектировании здания. В целом и стандартная скатная кровля имеет ряд недостатков и особенностей, с которыми придется столкнуться владельцу объекта.

Двухуровневый дом с плоской крышей и большим засаженным зеленью балконом на втором этажеИсточник bda-dortmund.de

Примеры экстерьера

Современные постройки в стиле hi-tech чаще всего напоминают сооружения представителей другой цивилизации, настолько непривычно они выглядят для нас, привыкших к традиционной классике.

Типичный проект в урбанистическом духе выглядит как будто с другой планеты, и нередко ассоциируется не то с космической тарелкой, не то с традиционным бунгало инопланетян где-то в южном районе Марса.

Дома этого направления настолько универсальны, что их можно встретить как в заснеженной Швейцарии, так и на берегу у теплого моря.

Ярким примером эффектного экстерьера можно назвать Дом для пилота (Aviator s Villa) в США. Замысловатое здание, спроектированное специально для пилота в отставке, было отстроено на небольшой возвышенности около озера.

Конструкция представляет собой несколько свободных модулей, последовательно соединенных друг с другом в трех измерениях. Сооружение призвано олицетворять различные этапы полета, и в то же время – это связанные друг с другом блоки жилого дома.

Впечатляющие граненые окна, напоминающие сложенные из стекла оригами, запроектированы из клепаных металлических рам.

Проект включает вместительный гараж, на переднем плане здания имеется шикарный бассейн и уютная площадка для отдыха.

Устройство плоской крыши

Современные технологии позволяют сделать железобетонное монолитное перекрытие с использованием специальной системы поддерживающих опалубку опор. Выставив опоры и опалубку, установив армирующую сетку, строители заливают бетоном конструкцию в считаные часы. С бетононасосом стало быстрее и проще строить плоскую кровлю. Трудозатраты сравнимы с возведением стропильной системы двухскатки.

Если раньше в качестве основания горизонтальной кровли использовали плиты перекрытия, или профиль из обработанного металла, то сейчас заливают опору с помощью спецтехники.

Заливая бетон, необходимо предусмотреть специальные термопластичные зазоры. Как правило, температурно-усадочные швы делают на границах участка не более 6 х 6 м. Ширина шва не менее 10 мм (см п. 5.2 здесь). Термошвы предусматривают по периметру контакта перекрытия с несущими выступающими конструкциями (колонны, стены).

В общем случае привычная нам плоская крыша состоит из слоев:

  1. Плита перекрытия.
  2. Бетонная стяжка.
  3. Пароизоляция.
  4. Слои утеплителя.
  5. Гидроизоляционная мембрана кровли.

В зависимости от того, эксплуатируется крыша или нет, в качестве утеплителя используют пенопласт или жесткую плиту из каменного волокна.

Плиты перекрытия кладут горизонтально. Угол наклона обеспечивают в дальнейшем, выполняя стяжку поверх несущих плит.

Более подробно конструкцию кровли можно посмотреть на схеме, расположенной ниже:

В традиционной конструкции верхний слой быстро разрушается под влиянием перепадов температуры, замораживания и от ультрафиолетового облучения. Современные кровли делают инверсионными. При этом основу крыши — монолитное перекрытие, выполняют с углом наклона, указанном в проекте.

Верхний слой современной плоской кровли делают из устойчивого к солнечному излучению материала, который его поглощает. Для Южных районов применяют специальные гладкие камни, по которым приятно ходить без обуви. В общем случае используют мелкий гравий. Поливинилхлоридные ткани (геотекстиль) используют для отвода воды и конденсата.

Подробнее слои современной неэксплуатируемой кровли изображены ниже:

Преимущества современной крыши очевидны:

  1. Под слоем насыпного материала гидроизоляция надежно спрятана. Геотекстиль и мастики в такой конструкции служат более 25 лет.
  2. Верхнее расположение утеплителя устраняет проблему конденсата на поверхности основания. Соответственно, можно уменьшить слой бетона от армосетки до поверхности.
  3. Слои крыши легко отремонтировать.
  4. Птицы не разрушают водоотталкивающий слой.

Мы рассмотрели современную плоскую кровлю. Но что, если есть старая горизонтальная крыша, которая требует ремонта? Прежняя опора пригодна для дальнейшей эксплуатации, а вот верхний слой разрушен и крыша течет. В таком случае задействуют вентилируемый сэндвич, изображенный на рисунке:

Старая конструкция собирала влагу в межслойные пространства. Летом вода интенсивно испарялась. Появлялись вспучивания слоев, что еще больше разрушало крышу. Дышащие слои нового сэндвича не только решают указанную проблему влагоудаления, но и ликвидируют протечки в бетоне прежней опоры.

Плюсы современного дышащего пирога:

  • Не нужно снимать прежние настилы крыши.
  • Улучшается гидрозащита старого покрытия и добавляются свойства новых слоев.
  • Новый слой обеспечивает необходимый угол стока, который может быть большим, чем прежний. Это способствует лучшему сбросу воды с крыши.

Дышащий сэндвич подходит для ремонта старой кровли или для строительства новой. Например, при возведении пристройки к прежнему зданию.

Плоскую поверхность крыши можно использовать. Например, сделать зону отдыха. Если основание крыши выдержит дополнительные нагрузки.

Проектирование гаража с плоской кровлей

Строительство такого помещения, как гараж, часто предполагает плоскую или слегка наклонную кровлю. Лучше всего, если поверхность имеет уклон 2–4°, что улучшает отвод осадков. В качестве основания используют железобетонные плиты, которые легко укладываются на кирпичные или блочные стены.

Плоская крыша гаража должна иметь качественный гидроизоляционный слой

Если конструкция гаража выполнена из бруса, то плоскую кровлю легко сделать из профнастила, уложенного на деревянные балки. Отапливаемые помещения требуют применения утеплителя.

При выборе проекта гаража следует учесть такие моменты, как:

  • площадь помещения гаража;
  • наличие или отсутствие утепления;
  • наличие или отсутствие внутренних перегородок в гараже;
  • удобное обустройство окологаражной зоны.

Фотогалерея: варианты плоских крыш

Плоская крыша представляет собой простую, но требующую правильного монтажа конструкцию. Поэтому проектирование должно учитывать все важные моменты, правила сооружения и особенности эксплуатации такой кровли.

Особенности и требования

Проекты коттеджей и многоэтажных домов требуют тщательной проработки. Во многом это связано со сложным устройством в верхней части таких сооружений.

При проектировании определяется минимальный уровень наклона плоской крыши. Если же она эксплуатируемая, на ее поверхности делают так называемую разуклонку. При внимательном взгляде на кровлю там можно увидеть малозаметный «рельеф». Благодаря этому так же, как и на наклонной, на такой не скапливается талая и дождевая вода.

Сама нестандартного вида крыша — пример современного высокотехнологичного строительства. Она состоит из многих слоев, которые обеспечивают ее качество и надежность.

Виды

Если издали плоские крыши домов выглядят одинаково, то по сути, они могут отличаться. Выделяют три вида таких крыш.

Эксплуатируемые

Позволяют находиться на них людям, не занятым обслуживанием самой кровли, а также устанавливать здесь тяжелые вещи, включая мебель. У такой крыши должно быть надежное основание, в качестве которого в основном используют железобетон.

Неэксплуатируемые

На таких выносливое бетонное основание не требуется. При возведении применяется обрешетка из дерева. Для удобства эксплуатации здесь устанавливают специальные трапы, благодаря чему давление на крышу снижается и нагрузка распределяется равномерно по всей ее поверхности.

Инверсионные

Такая разновидность крыши зачастую используется в качестве эксплуатируемой. Многослойный пирог необходимых технологических систем при ее устройстве включает в себя и гидроизоляционный уровень. Здесь в отличие от обычной крыши гидроизоляция находится не снаружи, а под слоем теплоизолятора. Это позволяет уберечь гидроизоляционный ковер от губительного воздействия перепадов температур, солнца и механического воздействия. В результате срок эксплуатации крыши значительно удлиняется.

Строительные технологии XXI века в комбинации с традиционными подходами к возведению домов позволяют создавать надежное, удобное в эксплуатации и внешне эффектное жилье.

Преимущества и недостатки каркасных домов с плоской крышей

Вопреки привлекательной стоимости, дома с плоской крышей не приобрели особую популярность в странах на территории бывшего советского союза. В то время как более расчетливые канадцы и жители северных стран Европы, уже давно используют такие дома для постройки бюджетных проектов.

Такая расстановка связанна с тем, что современные дома с плоской крышей не воспринимаются нашими людьми, ведь они привыкли использовать различные нежилые участки для хозяйственных потребностей, и хранить там какие-либо предметы. Также внешний вид таких домов кажется довольно простым, и требует больших усилий со стороны дизайнера чтобы хоть как-то это исправить.

К его преимуществам также можно отнести долговечность, лёгкость и надёжность конструкции. В среднем его стоимость, по сравнению с кирпичным домом, дешевле на 30%, а наличие второго этажа или мансарды приравнивает их стоимость. Но сама технология постройки каркасных домов не позволяет возводить здания более с чем двумя этажами, потому что слабым местом каркасных домов является прочность каркаса и междуэтажного перекрытия при больших нагрузках.

Преимущества:

  • Меньшая поверхность крыши, и как следствие снижение расходов на установку стропильной системы и кровли крыши;
  • Низкая парусность здания позволяет применять их в регионах с сильными ветрами;
  • Односкатность крыши позволяет сэкономить на монтаже сливной системы, а в зимнее время слой снега не будет спадать, и будет служить в роли воздушной подушки которая удерживает тепло;
  • Проект одноэтажного дома с плоской крышей всегда намного проще и дешевле в сравнении с обычными кирпичными домами;

Недостатки:

  • Плоская крыша требует достаточно сложной системы отвода осадков;
  • Зимой, для стока снега и льда, необходим подогрев поверхности крыши;
  • Нужно регулярно следить за состоянием крыши, проводить мелкий ремонт трещин;

Виды плоских крыш

У плоских крыш отсутствуют какие-либо единые особенности конструкции. Поэтому их разделяют по типу использования и конструкции на:

  • Инверсионные;
  • Обычные;
  • Эксплуатируемые;
  • Неэксплуатируемые;
